AD822BRZ-REEL
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,2放大器,1.8 MHz,3 V/µs,5V至30V,±2.5V至±15V,NSOIC,8引脚
- 英文描述Single-Supply,Rail-to-Rail Low Power FET-Input Dual Op Amp
- 数据手册AD822BRZ-REEL数据手册Datasheet PDF
- 在线购买
AD822BRZ-REEL概述
AD822是一款双精度、低功率FET输入运算放大器。它可以在5V至30V的单电源或±2.5V至±15V的双电源下工作。它具有真正的单电源能力，输入电压范围延伸到负轨以下，使运算放大器在单电源模式下能够适应低于地面的输入信号。输出电压摆幅延伸到每个轨道的10mV以内，提供最大的输出动态范围。它主要用于电池供电的精密仪器、光电二极管前置放大器、有源滤波器、12位至14位数据采集系统、医疗仪器、低功率基准和稳压器等应用。
高负载驱动，电容性负载驱动为350pF，G=+1
最小输出电流为15mA
优秀的AC性能,低功耗
每个放大器的最大静态电流在VS=0V时为1.24mA（典型值），在TA=25℃时为5V
单位增益带宽为1.8MHz，无相位反转
在10kHz时，压摆率为3V/μs，低噪声为13nV/√Hz
良好的直流性能，最大输入偏移电压为0.4mV
失调电压漂移为2μV/°C（典型值），最大输入偏置电流为10pA
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
高负载驱动，电容性负载驱动为350pF，G=+1
最小输出电流为15mA
优秀的AC性能,低功耗
每个放大器的最大静态电流在VS=0V时为1.24mA（典型值），在TA=25℃时为5V
单位增益带宽为1.8MHz，无相位反转
在10kHz时，压摆率为3V/μs，低噪声为13nV/√Hz
良好的直流性能，最大输入偏移电压为0.4mV
失调电压漂移为2μV/°C（典型值），最大输入偏置电流为10pA
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
AD822BRZ-REEL中文参数
| 制造商: | Analog Devices Inc. | 安装风格: | SMD/SMT |
| 产品种类: | 精密放大器 | 关闭: | No Shutdown |
| 通道数量: | 2 Channel | 最小工作温度: | - 40 ℃ |
| GBP-增益带宽产品: | 1.8 MHz | 最大工作温度: | + 85 ℃ |
| SR - 转换速率 : | 3 V/us | 系列: | AD822 |
| Vos - 输入偏置电压 : | 100 uV | 双重电源电压: | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| Ib - 输入偏流: | 12 pA | 高度: | 1.5 mm |
| 电源电压-最大: | 30 V, +/- 15 V | 长度: | 5 mm |
| 电源电压-最小: | 5 V, +/- 2.5 V | 最大双重电源电压: | +/- 15 V |
| 工作电源电流: | 1.8 mA | 最小双重电源电压: | +/- 2.5 V |
| 每个通道的输出电流: | 15 mA | 工作电源电压: | 5 V to 30 V |
| CMRR - 共模抑制比: | 80 dB | 输出类型: | Rail-to-Rail |
| en - 输入电压噪声密度: | 25 nV/sqrt Hz | PSRR - 电源抑制比: | 80 dB |
| 封装 / 箱体: | SOIC-8 | 电压增益 dB: | 120 dB |

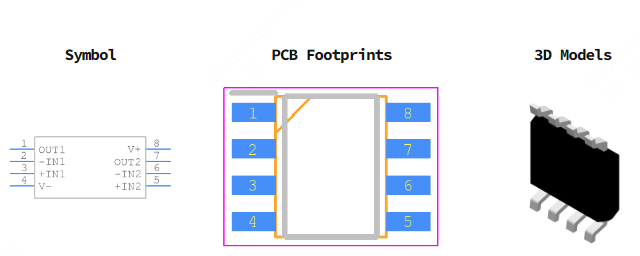

AD822BRZ-REEL引脚图
