ADN4665ARZ
- 厂商名称ADI
- 元件分类LVDS芯片
- 中文描述驱动器,LVDS,LVDS差分线性驱动器,-40°C,85°C,3 V,3.6 V,NSOIC
- 英文描述LVDS Transmitter Quad CMOS/TTL LVDS,3→3.6 V,16-Pin,SOIC
- 数据手册ADN4665ARZ数据手册Datasheet PDF
- 在线购买
ADN4665ARZ概述
ADN4665是一款四通道CMOS低压差分信号(LVDS)线路驱动器，数据传输速率超过400Mbps（200MHz），功耗超低。该器件可接收低压TTL/CMOS逻辑信号，并将其转换为通常为±3.5mA的差分电流输出，用于驱动双绞线等传输介质。典型应用包括背板数据传输、电缆数据传输和时钟分配。
输出引脚的±15KV ESD保护
典型差分压摆100ps，最大差分压摆400ps
2ns最大传播延迟
3.3V电源和±350mV差分信号
低功率耗散(13mW（典型值）)
可与现有的5V LVDS接收器互操作
掉电时LVDS输出的高阻抗
符合TIA/EIA-644 LVDS标准
16引脚NSOIC封装
工作温度范围:-40°C到85°C
输出引脚的±15KV ESD保护
典型差分压摆100ps，最大差分压摆400ps
2ns最大传播延迟
3.3V电源和±350mV差分信号
低功率耗散(13mW（典型值）)
可与现有的5V LVDS接收器互操作
掉电时LVDS输出的高阻抗
符合TIA/EIA-644 LVDS标准
16引脚NSOIC封装
工作温度范围:-40°C到85°C
ADN4665ARZ中文参数
制造商:Analog Devices Inc.
产品种类:LVDS接口集成电路
类型:Differential Line Driver
激励器数量:4 Driver
接收机数量:0 Receiver
数据速率:400 Mb/s
输入类型:CMOS,TTL
电源电压-最大:3.6 V
电源电压-最小:3 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-16
最大输出电压:450 mV
工作电源电流:23 mA
工作电源电压:3.3 V
Pd-功率耗散:13 mW
产品类型:LVDS Interface IC
传播延迟时间:1.2 ns
系列:ADN4665
产品种类:LVDS接口集成电路
类型:Differential Line Driver
激励器数量:4 Driver
接收机数量:0 Receiver
数据速率:400 Mb/s
输入类型:CMOS,TTL
电源电压-最大:3.6 V
电源电压-最小:3 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-16
最大输出电压:450 mV
工作电源电流:23 mA
工作电源电压:3.3 V
Pd-功率耗散:13 mW
产品类型:LVDS Interface IC
传播延迟时间:1.2 ns
系列:ADN4665

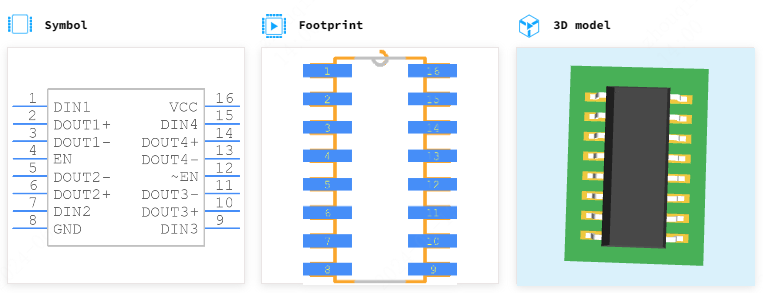

ADN4665ARZ引脚图
