AD8138ARMZ-REEL7
- 厂商名称ADI
- 元件分类差分放大器
- 中文描述运算放大器,1放大器,320 MHz,1.15 kV/µs,2.7V至11V,±1.4V至±5.5V,MSOP,8引脚
- 英文描述Differential Amplifiers ad8138armzstort'n Different'l I/O 500MHz
- 数据手册AD8138ARMZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8138ARMZ-REEL7概述
AD8138是一款低失真、差分ADC驱动器。它可以作为单端至差分放大器使用，也可以作为差分至差分放大器使用。它和运算放大器一样容易使用，大大简化了差分信号的放大和驱动。它有一个独特的内部反馈功能，提供平衡的输出增益和相位匹配，抑制偶数次谐波。内部反馈电路还最大限度地减少了与外部增益设置电阻的不匹配有关的任何增益误差。它消除了对高性能ADC的变压器的需求，保留了低频和直流信息。快速过载恢复保留了采样精度。它被广泛用于ADC驱动器、单端至差分转换器、中频和基带增益块、差分缓冲器、线路驱动器等应用。
易于使用,单端至差分转换
可调输出共模电压，外部可调增益
5MHz时SFDR为-94dBc（典型值），20MHz时为-85dBc（典型值）
在（G=+1）时，-3dB带宽为320MHz
快速沉降至0.01%是16ns
压摆率为1150V/µs，快速过载恢复为4ns
低输入电压噪声为5nV/√Hz，偏移电压为1mW（典型值）
宽电源电压范围:+3V至±5V
在5V时，低功率为90mW，0.1dB增益平坦度至40MHz
工作温度为-40°C至+85°C，封装样式为8引脚MSOP
易于使用,单端至差分转换
可调输出共模电压，外部可调增益
5MHz时SFDR为-94dBc（典型值），20MHz时为-85dBc（典型值）
在（G=+1）时，-3dB带宽为320MHz
快速沉降至0.01%是16ns
压摆率为1150V/µs，快速过载恢复为4ns
低输入电压噪声为5nV/√Hz，偏移电压为1mW（典型值）
宽电源电压范围:+3V至±5V
在5V时，低功率为90mW，0.1dB增益平坦度至40MHz
工作温度为-40°C至+85°C，封装样式为8引脚MSOP
AD8138ARMZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:差分放大器
系列:AD8138
通道数量:1 Channel
GBP-增益带宽产品:320 MHz
SR-转换速率:1150 V/us
CMRR-共模抑制比:-77 dB
每个通道的输出电流:95 mA
Ib-输入偏流:7 uA
Vos-输入偏置电压:1 mV
电源电压-最大:11 V
电源电压-最小:3 V
工作电源电流:20 mA
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:MSOP-8
增益V/V:1 V/V
输入电压范围—最大:5.5 V
最大输入电阻:3 MOhms
工作电源电压:1.4 V to 5.5 V
Pd-功率耗散:550 mW
PSRR-电源抑制比:-90 dB
稳定时间:16 ns
产品种类:差分放大器
系列:AD8138
通道数量:1 Channel
GBP-增益带宽产品:320 MHz
SR-转换速率:1150 V/us
CMRR-共模抑制比:-77 dB
每个通道的输出电流:95 mA
Ib-输入偏流:7 uA
Vos-输入偏置电压:1 mV
电源电压-最大:11 V
电源电压-最小:3 V
工作电源电流:20 mA
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:MSOP-8
增益V/V:1 V/V
输入电压范围—最大:5.5 V
最大输入电阻:3 MOhms
工作电源电压:1.4 V to 5.5 V
Pd-功率耗散:550 mW
PSRR-电源抑制比:-90 dB
稳定时间:16 ns

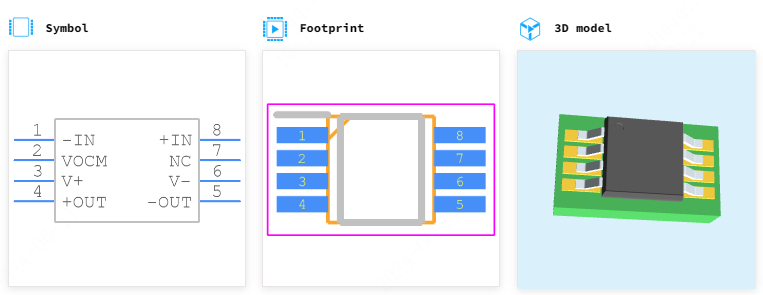

AD8138ARMZ-REEL7引脚图
