LT3093EMSE
- 厂商名称ADI
- 元件分类LDO稳压器
- 中文描述LDO稳压器，可调，-1.8 V至-20 V输入，0 V至-19.5 V输出，0.2 A输出，MSOP-EP-12
- 英文描述LDO Voltage Regulators-20V,200mA Ultralow Noise/PSRR LDO
- 数据手册LT3093EMSE数据手册Datasheet PDF
- 在线购买
LT3093EMSE概述
LT3093是一款高性能的低压差负线性稳压器，具有ADI的超低噪声和超高PSRR结构，可为对噪声敏感的应用供电。该器件可轻松并联，以进一步降低噪声，增加输出电流，并在PCB上分散热量。其他功能包括双极性使能引脚、可编程电流限制、快速启动能力和可编程电源良好，以指示输出电压调节。该稳压器集成了跟踪功能，以控制上游电源，保持器件上的恒定电压，从而最大限度地减少功率耗散，优化PSRR。它采用最小4.7μF的陶瓷输出电容，非常稳定。它被广泛用于射频和精密电源、极低噪声仪器、高速/高精度数据转换器、医疗应用：诊断和成像、开关电源的后置调节器等应用。
输出噪声频谱为2.2nV/√Hz（典型值）
输出有效值噪声为0.8µVRMS（典型值）
输出电流:200mA
宽输入电压范围为-1.8V至-20V
单电容器可改善噪声和PSRR
SET引脚电流为100µA（典型值）
低压差电压为190mV（典型值）
输出电压范围为0V至-19.5V，双极精确使能/欠压引脚
工作温度:-40°C到125°C
封装方式为12引脚塑料MSOP
输出噪声频谱为2.2nV/√Hz（典型值）
输出有效值噪声为0.8µVRMS（典型值）
输出电流:200mA
宽输入电压范围为-1.8V至-20V
单电容器可改善噪声和PSRR
SET引脚电流为100µA（典型值）
低压差电压为190mV（典型值）
输出电压范围为0V至-19.5V，双极精确使能/欠压引脚
工作温度:-40°C到125°C
封装方式为12引脚塑料MSOP
LT3093EMSE中文参数
制造商:Analog Devices Inc.
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:MSOP-12
输出电压:0 V to-19.5 V
输出电流:200 mA
输出端数量:1 Output
极性:Negative
静态电流:2.35 mA
输入电压（最小值）:-20 V
输入电压（最大值）:-1.8 V
PSRR/纹波抑制—典型值:73 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:190 mV
系列:LT3093
回动电压—最大值:330 mV
线路调整率:0.1 uV/V
负载调节:0.03 mV
输出电压范围:0 V to-19.5 V
电压调节准确度:1%
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:MSOP-12
输出电压:0 V to-19.5 V
输出电流:200 mA
输出端数量:1 Output
极性:Negative
静态电流:2.35 mA
输入电压（最小值）:-20 V
输入电压（最大值）:-1.8 V
PSRR/纹波抑制—典型值:73 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:190 mV
系列:LT3093
回动电压—最大值:330 mV
线路调整率:0.1 uV/V
负载调节:0.03 mV
输出电压范围:0 V to-19.5 V
电压调节准确度:1%

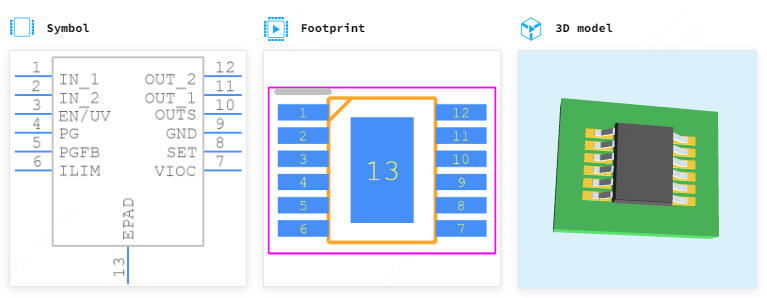

LT3093EMSE引脚图
