TLC0838IN
- 厂商名称TI德州仪器
- 元件分类模数转换器
- 中文描述模数转换器,8 bit,31 kSPS,差分、单端,SPI,单,4.5 V
- 英文描述8-Bit,20 kSPS ADC Serial Out,uProcessor Periph./Standalone,Rem.Op w/Ser.Data Link,Mux option
- 数据手册TLC0838IN数据手册Datasheet PDF
- 在线购买
TLC0838IN概述
TLC0838IN 是一款由德州仪器（TI）生产的8位模拟至数字转换器（ADC）。以下是该产品的一些关键特性：
- 分辨率：8位
- 最大采样率：20ksps（千次采样每秒）
- 输入通道数：8个
- 接口类型：SPI
- 架构：SAR（逐次逼近型）
- 输入类型：差分、伪差分、单端
- 多路复用配置：多路复用
- 外部参考模式：是
- 输入电压范围：最大5.5V，最小0V
- 工作温度范围：-40°C至85°C
- 典型功耗：3mW
- 模拟电源电压范围：4.5V至5.5V
- 数字电源电压范围：4.5V至5.5V
- 封装类型：PDIP-20
TLC0838IN 还具备以下特点：
- 易于与微处理器接口或独立操作。
- 可以比率测量或使用5V参考电压操作。
- 具有4或8通道多路复用器选项，带地址逻辑。
- 输入范围0至5V，使用单一5V电源。
- 通过串行数据链路远程操作。
- 输入和输出与TTL和MOS兼容。
- 转换时间为32微秒，时钟频率为250kHz。
- 与ADC0834和ADC0838功能等效，但无内部齐纳二极管调节网络。
- 总未校正误差为±1LSB。
这款产品广泛应用于需要多通道模拟信号数字化的场景，如工业控制、医疗设备和消费电子产品等。
TLC0838IN中文参数
| 制造商: | Texas Instruments | 模拟电源电压: | 4.5 V to 5.5 V |
| 产品种类: | 模数转换器 - ADC | 数字电源电压: | 4.5 V to 5.5 V |
| 系列: | TLC0838 | 最小工作温度: | - 40 ℃ |
| 安装风格: | Through Hole | 最大工作温度: | + 85 ℃ |
| 封装 / 箱体: | PDIP-20 | DNL - 微分非线性: | +/- 0.4 LSB |
| 分辨率: | 8 bit | INL - 积分非线性: | +/- 0.4 LSB |
| 通道数量: | 8 Channel | 转换器数量: | 1 Converter |
| 接口类型: | SPI | 工作电源电压: | 4.5 V to 5.5 V |
| 采样比: | 31 kS/s | 功耗: | 3 mW |
| 输入类型: | Differential/Pseudo-Differential/Single-Ended | 电源电压-最大: | 5.5 V |
| 结构: | SAR | 电源电压-最小: | 4.5 V |

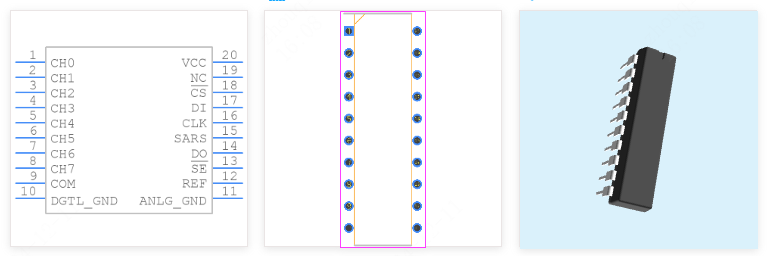

TLC0838IN引脚图
