SN74HC175N
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述触发器,带清零,互补输出,差分,正边沿,74HC175,D,13 ns,60 MHz,5.2 mA,DIP
- 英文描述Quadruple D-type Flip-Flops with Clear
- 数据手册SN74HC175N数据手册Datasheet PDF
- 在线购买
SN74HC175N概述
SN74HC175N是一款带清零功能的四重D型触发器。它有一个直接清零(CLR)输入。每个触发器的输出互补。数据(D)输入端符合设置时间要求的信息会在时钟脉冲的正向边沿传输到输出端。时钟触发发生在特定的电压电平，与时钟正向边沿的转换时间没有直接关系。当时钟处于高电平或低电平时，D输入对输出没有影响。
输出可驱动多达10个LSTTL负载
包含四个具有双轨输出的触发器
80µA最大低功耗
13ns典型tpd
±4mA 5V时的输出驱动
1µA最大低输入电流
输出可驱动多达10个LSTTL负载
包含四个具有双轨输出的触发器
80µA最大低功耗
13ns典型tpd
±4mA 5V时的输出驱动
1µA最大低输入电流
SN74HC175N中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 6 V |
| 产品种类: | 触发器 | 安装风格: | Through Hole |
| 逻辑类型: | D-Type Flip-Flop | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 电路数量: | 4 Circuit | 通道数量: | 4 Channel |
| 输出类型: | CMOS | 输入线路数量: | 200.0% |
| 封装 / 箱体: | PDIP-16 | 输出线路数量: | 2 Line |
| 输入类型: | CMOS | 工作电源电压: | 6 V |
| 极性: | Inverting/Non-Inverting | 产品类型: | Flip Flops |
| 传播延迟时间: | 150 ns | 静态电流: | 8 uA |
| 高电平输出电流: | - 5.2 mA | 复位类型: | Master Reset |
| 低电平输出电流: | 5.2 mA | 系列: | SN74HC175 |
| 电源电压-最小: | 2 V |

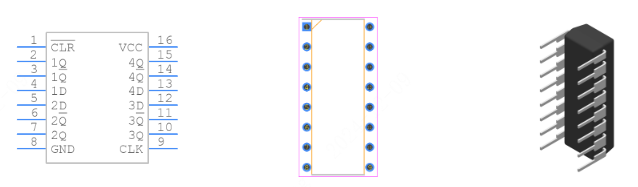

SN74HC175N引脚图
