SN74HC273N
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述触发器芯片,上升沿触发,每片芯八元件,单端输出,单端输入,20引脚
- 英文描述Octal D-Type Flip-Flops With Clear
- 数据手册SN74HC273N数据手册Datasheet PDF
- 在线购买
SN74HC273N概述
SN74HC273N包含8个具有单轨输出的D型触发器，具有直接低电平有效的清零（CLR）输入。在低电平时，主复位（MR）输入会使所有输出变为低电平，与时钟和数据输入无关。该器件的输出可以驱动多达10个LSTTL负载，具有低功耗特性，ICC最大值为80µA，典型传播延迟为12ns，±4mA的输出驱动能力（在5V时），并且输入电流低，最大值为1µA。适用于缓冲或存储寄存器、移位寄存器、图形发生器等应用。
SN74HC273N中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 触发器 | 电源电压-最大: | 6 V |
| 逻辑类型: | D-Type Flip-Flop | 安装风格: | Through Hole |
| 逻辑系列: | HC | 最小工作温度: | - 40 ℃ |
| 电路数量: | 8 Circuit | 最大工作温度: | + 85 ℃ |
| 输出类型: | CMOS | 通道数量: | 8 Channel |
| 封装 / 箱体: | PDIP-20 | 输入线路数量: | 2 |
| 输入类型: | CMOS | 输出线路数量: | 1 Line |
| 极性: | Non-Inverting | 工作电源电压: | 6 V |
| 传播延迟时间: | 160 ns | 产品类型: | Flip Flops |
| 高电平输出电流: | - 5.2 mA | 静态电流: | 8 uA |
| 低电平输出电流: | 5.2 mA |

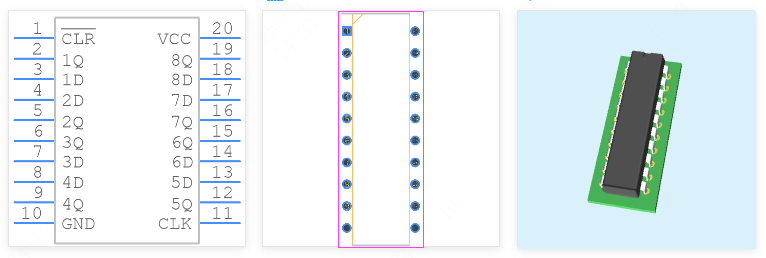

SN74HC273N引脚图
