SN74HC86N
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述异或门,74HC86,2输入,5.2 mA,2 V至6 V,DIP-14
- 英文描述Logic Gates Quadruple 2-Input Exclusive-OR Gate
- 数据手册SN74HC86N数据手册Datasheet PDF
- 在线购买
SN74HC86N概述
SN74HC86N是一个四重2输入互斥-OR门，可执行正逻辑中的布尔函数Y=A*B或Y=AB+A(B)。常见的应用是作为真/补码元件。如果其中一个输入为低电平，另一个输入就会在输出端以真实形式再现。如果其中一个输入端为高电平，另一个输入端的信号则在输出端反相再现。
宽工作电压范围
真实逻辑
低功耗
宽工作电压范围
真实逻辑
低功耗
SN74HC86N中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 逻辑门 | 电源电压-最大: | 6 V |
| 逻辑功能: | XOR | 最小工作温度: | - 40 ℃ |
| 栅极数量: | 4 Gate | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | HC | 功能: | Quad 2 Input |
| 输入线路数量: | 8 Input | 输入类型: | CMOS |
| 封装 / 箱体: | PDIP-14 | 逻辑类型: | 2-Input Exclusive-OR |
| 输出线路数量: | 4 Output | 位数: | 4 bit |
| 低电平输出电流: | 5.2 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 5.2 mA | 工作电源电压: | 5 V |
| 传播延迟时间: | 10 ns | 系列: | SN74HC86 |

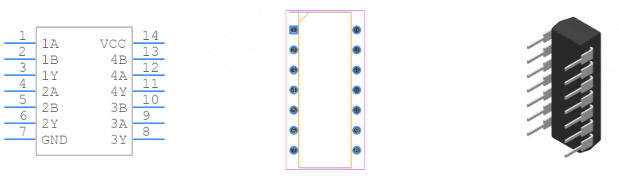

SN74HC86N引脚图
