SN74HC163N
- 厂商名称TI德州仪器
- 元件分类计数器
- 中文描述二进制同步计数器,HC系列,44 MHz,2 V至6 V,DIP-16
- 英文描述4-BIT SYNCHRONOUS BINARY COUNTERS
- 数据手册SN74HC163N数据手册Datasheet PDF
- 在线购买
SN74HC163N概述
SN74HC163N是一款4位同步二进制计数器，具有内部进位前瞻功能，适用于高速计数设计。同步操作是通过所有触发器同步时钟来实现的，这样，当计数使能（ENP、ENT）输入和内部门控发出指令时，输出会同时发生变化。这种工作模式消除了通常与同步（纹波时钟）计数器相关的输出计数尖峰。缓冲时钟(CLK)输入会在时钟波形的上升沿（正向）触发四个触发器。该计数器完全可编程，即可以预设为0至9或15之间的任何数字。由于预置是同步进行的，在负载输入端设置低电平会禁用计数器，并在下一个时钟脉冲后使输出与设置数据一致，而与使能输入端的电平无关。
用于快速计数的内部前瞻
n位级联的进位输出
同步计数
可同步编程
输出可驱动多达10个LSTTL负载
80µA最大低功耗
14ns典型tpd
±4mA 5V时的输出驱动
1µA最大低输入电流
用于快速计数的内部前瞻
n位级联的进位输出
同步计数
可同步编程
输出可驱动多达10个LSTTL负载
80µA最大低功耗
14ns典型tpd
±4mA 5V时的输出驱动
1µA最大低输入电流
SN74HC163N中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 计数器 IC | 最大工作温度: | + 85 ℃ |
| 安装风格: | Through Hole | 系列: | SN74HC163 |
| 封装 / 箱体: | PDIP-16 | 功能: | Counter |
| 计数器类型: | Binary | 输入电压: | 100 mV to 1.9 V |
| 逻辑系列: | HC | 工作温度范围: | - 40 ℃ to + 85 ℃ |
| 位数: | 4 bit | 输出电流: | +/- 5.2 mA |
| 计数法: | Synchronous | 输出电压: | 2 V to 6 V |
| 工作电源电压: | 2 V to 6 V | Pd-功率耗散: | 60 pF |

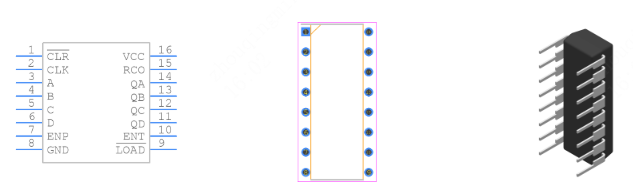

SN74HC163N引脚图
