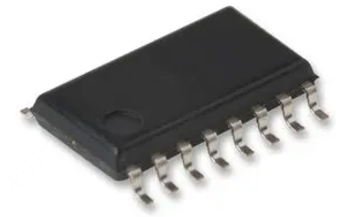

L6566BTR
- 厂商名称ST意法半导体
- 元件分类开关控制器
- 中文描述PWM多模式控制器,可编程,8V至23V电源,300kHz,NSOIC-16
- 英文描述Switching Controllers MultiMode Controller for SMPS
- 数据手册L6566BTR数据手册Datasheet PDF
- 在线购买
L6566BTR概述
l6566b是一款通用性极强的电流模式初级控制器集成电路，专为高性能离线反激式转换器而设计。它还适用于单级单开关输入电流整形转换器（单级pfc），其应用符合en61000-3-2或jeita-miti规定。
功能特点
可选择的多模式操作：
固定频率或准谐振
板载700 V高压启动
先进的轻负载管理
低静态电流（3 mA）
自适应UVLO
线路前馈实现恒功率能力
与主电压对比
逐脉冲OCP，过载时关机
(锁定或自动重新启动）
变压器饱和检测
可编程频率调制，用于EMI
降低电磁干扰
锁定或自动启动OVP
欠压保护
-600/+800 mA图腾柱栅极驱动器，在UVLO期间具有主动下拉功能
在UVLO期间具有主动下拉功能
SO16N封装
应用
高端AC-DC适配器/充电器
液晶电视/显示器、PDP
数字消费、IT设备
单级PFC
功能特点
可选择的多模式操作：
固定频率或准谐振
板载700 V高压启动
先进的轻负载管理
低静态电流（3 mA）
自适应UVLO
线路前馈实现恒功率能力
与主电压对比
逐脉冲OCP，过载时关机
(锁定或自动重新启动）
变压器饱和检测
可编程频率调制，用于EMI
降低电磁干扰
锁定或自动启动OVP
欠压保护
-600/+800 mA图腾柱栅极驱动器，在UVLO期间具有主动下拉功能
在UVLO期间具有主动下拉功能
SO16N封装
应用
高端AC-DC适配器/充电器
液晶电视/显示器、PDP
数字消费、IT设备
单级PFC
L6566BTR中文参数
| 制造商: | STMicroelectronics | 最小工作温度: | - 40 ℃ |
| 产品种类: | 开关控制器 | 最大工作温度: | + 150 ℃ |
| 拓扑结构: | Flyback | 安装风格: | SMD/SMT |
| 输出端数量: | 1 Output | 封装 / 箱体: | SO-16 N |
| 开关频率: | 107 kHz | 下降时间: | 40 ns |
| 占空比 - 最大: | 0.75 | 湿度敏感性: | Yes |
| 输出电压: | 5 V | 上升时间: | 50 ns |
| 输出电流: | 800 mA | 系列: | L6566B |

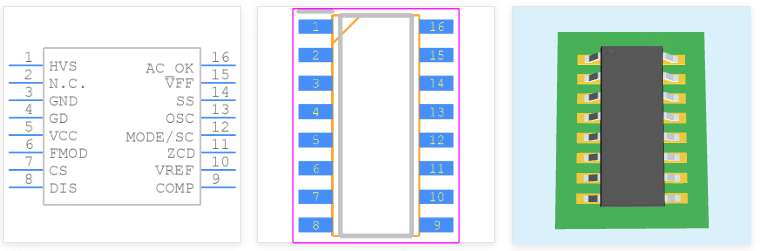

L6566BTR引脚图
