STM8L151C8U6
- 厂商名称ST意法半导体
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元,超低功率,STM8 Family STM8L Series Microcontrollers,STM8,16 MHz,64 KB,48引脚,UFQFPN
- 英文描述STM8L151C8U6-8 Bit MCU,STM8 Family STM8L Series Microcontrollers,16 MHz,64 KB,4 KB,48 Pins,UFQFPN
- 数据手册STM8L151C8U6数据手册Datasheet PDF
- 在线购买
STM8L151C8U6概述
STM8L151C8U6TR是一款8位超低功耗微控制器，采用增强型STM8 CPU内核，可提供更强的处理能力（16MHz时高达16MIPS），同时保持了CISC架构的优势，具有更高的代码密度、24位线性寻址空间和适合低功耗操作的优化架构。该系列包括一个带硬件接口（SWIM）的集成调试模块，可进行非侵入式应用内调试和超快闪存编程。该器件提供64kB闪存程序存储器和数据EEPROM。
先进的STM8内核
哈佛架构和3级流水线
16MHz最高频率，16 CISC MIPS峰值
多达40个外部中断源
低功耗、超安全BOR复位，具有五个可编程阈值
超低功耗POR/PDR
可编程电压检测器(PVD)
32kHz和1至16MHz晶体振荡器
内部16MHz工厂微调RC和38kHz低消耗RC
时钟安全系统
低功耗RTC
4通道DMA控制器
2 x 12位DAC（双模），带输出缓冲器
12位ADC
2个超低功耗比较器
一个窗口，一个独立看门狗
频率为1、2或4kHz的蜂鸣器定时器
两个同步串行接口(SPI)
快速I²C 400kHz SMBus和PMBus
三个USART（ISO 7816接口+IrDA）
使用SWIM快速片上编程和非侵入式调试，使用USART引导加载程序
96位唯一ID
先进的STM8内核
哈佛架构和3级流水线
16MHz最高频率，16 CISC MIPS峰值
多达40个外部中断源
低功耗、超安全BOR复位，具有五个可编程阈值
超低功耗POR/PDR
可编程电压检测器(PVD)
32kHz和1至16MHz晶体振荡器
内部16MHz工厂微调RC和38kHz低消耗RC
时钟安全系统
低功耗RTC
4通道DMA控制器
2 x 12位DAC（双模），带输出缓冲器
12位ADC
2个超低功耗比较器
一个窗口，一个独立看门狗
频率为1、2或4kHz的蜂鸣器定时器
两个同步串行接口(SPI)
快速I²C 400kHz SMBus和PMBus
三个USART（ISO 7816接口+IrDA）
使用SWIM快速片上编程和非侵入式调试，使用USART引导加载程序
96位唯一ID
STM8L151C8U6中文参数
| 制造商: | STMicroelectronics | 数据总线宽度: | 8 bit |
| 产品种类: | 8位微控制器 -MCU | 最小工作温度: | - 40 ℃ |
| 核心: | STM8 | 最大工作温度: | + 85 ℃ |
| 程序存储器大小: | 64 kB | 系列: | STM8L151C8 |
| 数据 RAM 大小: | 4 kB | DAC分辨率: | 12 bit |
| 封装 / 箱体: | UFQFPN-48 | 数据 Ram 类型: | RAM |
| 最大时钟频率: | 16 MHz | 数据 ROM 大小: | 2 kB |
| ADC分辨率: | 12 bit | 数据 Rom 类型: | EEPROM |
| 输入/输出端数量: | 41 I/O | 接口类型: | I2C, SPI, USART |
| 电源电压-最小: | 1.8 V | 湿度敏感性: | Yes |
| 电源电压-最大: | 3.6 V | ADC通道数量: | 25 Channel |
| 安装风格: | SMD/SMT | 处理器系列: | STM8L |

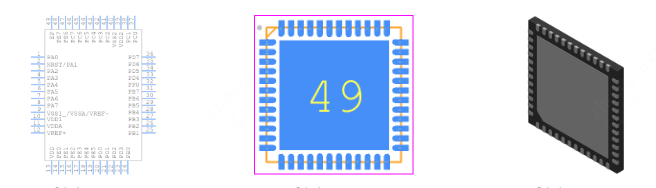

STM8L151C8U6引脚图
