CD74HC4053E
- 厂商名称TI德州仪器
- 元件分类多路复用开关 IC
- 中文描述多路复用开关IC Triple 2-Ch Analog
- 英文描述CD74HC4053E,Multiplexer/Demultiplexer Triple 2:1,3 V,5 V,16-Pin,PDIP,3
- 数据手册CD74HC4053E数据手册Datasheet PDF
- 在线购买
CD74HC4053E概述
CD74HC4053E是德州仪器（TI）生产的一款数字控制模拟开关，具有以下特性和参数：
配置：2:1单刀双掷（SPDT）模拟开关，拥有3个通道。
电源电压：支持单电源电压1.8V、2.5V、3.3V、5V，以及双电源电压±2.5V、±5V。
导通电阻（Ron）：典型值为45Ω。
电容（C_ON）：典型值为25pF。
导通状态下的漏电流：最大值为1µA。
供电电流：典型值为8µA。
带宽：180MHz。
工作温度范围：-55°C至125°C。
特点：具有先断后合（break-before-make）的特性，最大输入/输出连续电流为25mA。
封装类型：包括PDIP-16、SOIC、SOP和TSSOP等。
符合汽车应用要求：具有宽模拟输入电压范围（最大±5V）、低导通电阻（在不同电源电压下分别为70Ω和40Ω）、低开关间串扰、快速开关和传播速度等特点。
控制电压：工作控制电压为4.5V至5.5V，开关电压为0V至10V。
逻辑兼容性：直接兼容LSTTL输入逻辑，VIL（低电平有效输入电压）最大值为0.8V，VIH（高电平有效输入电压）最小值为2V；在VOL（低电平输出电压）、VOH（高电平输出电压）下，CMOS输入兼容性II（输入电流）≤1µA。
配置：2:1单刀双掷（SPDT）模拟开关，拥有3个通道。
电源电压：支持单电源电压1.8V、2.5V、3.3V、5V，以及双电源电压±2.5V、±5V。
导通电阻（Ron）：典型值为45Ω。
电容（C_ON）：典型值为25pF。
导通状态下的漏电流：最大值为1µA。
供电电流：典型值为8µA。
带宽：180MHz。
工作温度范围：-55°C至125°C。
特点：具有先断后合（break-before-make）的特性，最大输入/输出连续电流为25mA。
封装类型：包括PDIP-16、SOIC、SOP和TSSOP等。
符合汽车应用要求：具有宽模拟输入电压范围（最大±5V）、低导通电阻（在不同电源电压下分别为70Ω和40Ω）、低开关间串扰、快速开关和传播速度等特点。
控制电压：工作控制电压为4.5V至5.5V，开关电压为0V至10V。
逻辑兼容性：直接兼容LSTTL输入逻辑，VIL（低电平有效输入电压）最大值为0.8V，VIH（高电平有效输入电压）最小值为2V；在VOL（低电平输出电压）、VOH（高电平输出电压）下，CMOS输入兼容性II（输入电流）≤1µA。
CD74HC4053E中文参数
| 制造商: | Texas Instruments | 导通电阻—最大值: | 130 Ohms |
| 产品种类: | 多路复用开关 IC | 运行时间—最大值: | 220 ns |
| 系列: | CD74HC4053 | 空闲时间—最大值: | 210 ns |
| 产品: | Multiplexers/Demultiplexers | 最小工作温度: | - 55 ℃ |
| 安装风格: | Through Hole | 最大工作温度: | + 125 ℃ |
| 封装 / 箱体: | PDIP-16 | 封装: | Tube |
| 通道数量: | 3 Channel | 带宽: | 200 Mhz |
| 配置: | 3 x 2:1 | 工作电源电压: | 2 V to 6 V |
| 电源电压-最小: | 2 V | 产品类型: | Multiplexer Switch ICs |
| 电源电压-最大: | 6 V | 传播延迟时间: | 60 ns |
| 最小双重电源电压: | +/- 2.5 V | 电源电流—最大值: | 16 uA |
| 最大双重电源电压: | +/- 5 V |

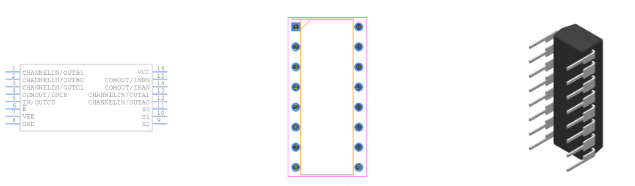

CD74HC4053E引脚图
