CD4082BE
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述与门,CD4082,4输入,6.8 mA,3 V至18 V,DIP-14
- 英文描述CMOS Dual 4-Input AND Gate
- 数据手册CD4082BE数据手册Datasheet PDF
- 在线购买
CD4082BE概述
CD4082BE是一款CMOS双4输入AND门。该器件可为系统设计人员直接实现AND功能，是现有CMOS门系列的补充。该器件具有标准化的对称输出特性。
60ns中速运行
100%20V时静态电流测试
VDD=15V时为2.5V噪音裕量
5V、10V和15V参数额定值
符合JEDEC暂定标准第13B号的所有要求
60ns中速运行
100%20V时静态电流测试
VDD=15V时为2.5V噪音裕量
5V、10V和15V参数额定值
符合JEDEC暂定标准第13B号的所有要求
CD4082BE中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 3 V |
| 产品种类: | 逻辑门 | 电源电压-最大: | 18 V |
| 逻辑功能: | AND | 最小工作温度: | - 55 ℃ |
| 栅极数量: | 2 Gate | 最大工作温度: | + 125 ℃ |
| 逻辑系列: | 4000 | 功能: | Dual 4-Input |
| 输入线路数量: | 8 Input | 输入类型: | CMOS |
| 封装 / 箱体: | PDIP-14 | 逻辑类型: | 4-Input AND |
| 输出线路数量: | 2 Output | 位数: | 2 bit |
| 低电平输出电流: | 6.8 mA | 工作电源电流: | 15 uA |
| 高电平输出电流: | - 6.8 mA | 工作电源电压: | 10 V |
| 传播延迟时间: | 60 ns |

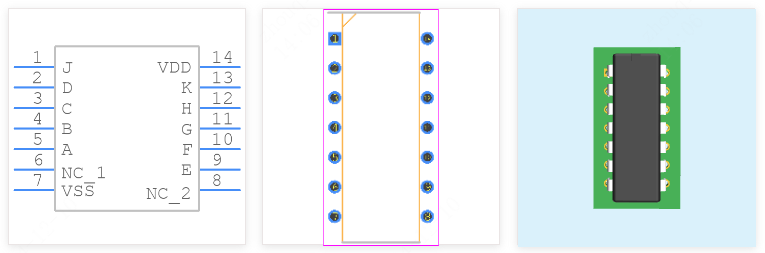

CD4082BE引脚图
