SN74LS112AN
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述触发器,74LS112,JK,15 ns,30 MHz,8 mA,DIP
- 英文描述Dual J-K Negative-Edge-Triggered Flip-Flops With Clear And Preset
- 数据手册SN74LS112AN数据手册Datasheet PDF
- 在线购买
SN74LS112AN概述
SN74LS112AN是一款具有清零和预置功能的双J-K负沿触发触发式触发器。当预置和清除处于非活动状态（高电平）时，J和K输入端符合设置时间要求的数据将在时钟脉冲的负向边沿传输到输出端。时钟触发发生在一个电压电平上，与时钟脉冲的上升时间没有直接关系。在保持时间间隔之后，可以改变J和K输入端的数据，而不影响输出端的电平。通过将J和K绑在高电平上，这款多功能触发器可作为切换触发器使用。SN74S112A的工作温度范围为0至70°C。
完全缓冲，可最大程度地隔离外部干扰
质量可靠
完全缓冲，可最大程度地隔离外部干扰
质量可靠
SN74LS112AN中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 4.75 V |
| 产品种类: | 触发器 | 电源电压-最大: | 5.25 V |
| 逻辑类型: | J-K Type Flip-Flop | 安装风格: | Through Hole |
| 逻辑系列: | LS | 最小工作温度: | 0 ℃ |
| 电路数量: | 2 Circuit | 最大工作温度: | + 70 ℃ |
| 输出类型: | TTL | 通道数量: | 2 Channel |
| 封装 / 箱体: | PDIP-16 | 输入线路数量: | 5 |
| 输入类型: | TTL | 输出线路数量: | 2 Line |
| 极性: | Inverting/Non-Inverting | 工作电源电压: | 4.75 V to 5.25 V |
| 传播延迟时间: | 20 ns | 产品类型: | Flip Flops |
| 高电平输出电流: | - 400 uA | 复位类型: | Set, Reset |
| 低电平输出电流: | 8 mA | 系列: | SN74LS112A |

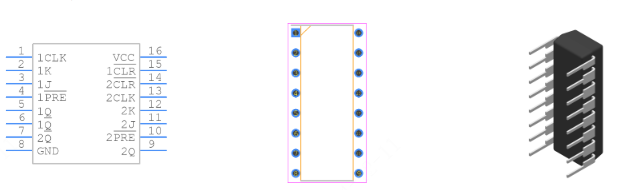

SN74LS112AN引脚图
