CD4014BE
- 厂商名称TI德州仪器
- 元件分类寄存器
- 中文描述移位寄存器,CD4014,并行至串行,串行至串行,1元素,8位,DIP,16引脚
- 英文描述CMOS 8-Stage Static Shift Register
- 数据手册CD4014BE数据手册Datasheet PDF
- 在线购买
CD4014BE概述
CD4014BE是一款8级CMOS静态移位寄存器，具有公共时钟和并行/串行控制输入、单个串行数据输入以及每个寄存器级的独立并行JAM输入。每个寄存器级都是D型触发器。除了第8级的输出外，第6和第7级也有Q输出。并行和串行输入与CD4014B中的正时钟线转换同步进入寄存器。输入由并行/串行控制输入控制。当并行/串行控制输入为低电平时，数据随时钟线的正转换同步串行移入8级寄存器。当并行/串行控制输入为高电平时，数据通过并行输入线与时钟线的正转换同步进入8级寄存器。
完全静态运行
标准化的对称输出特性
在20V电压下100%通过静态电流测试
12MHz典型中速运行
完全静态运行
标准化的对称输出特性
在20V电压下100%通过静态电流测试
12MHz典型中速运行
CD4014BE中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 320 ns, 160 ns, 120 ns |
| 产品种类: | 计数器移位寄存器 | 电源电压-最小: | 3 V |
| 计数顺序: | Serial/Parallel to Parallel | 电源电压-最大: | 18 V |
| 电路数量: | 2 Circuit | 最小工作温度: | - 55 ℃ |
| 位数: | 8 bit | 最大工作温度: | + 125 ℃ |
| 封装 / 箱体: | PDIP-16 | 功能: | 8 Bit Shift |
| 逻辑系列: | 4000 | 输出线路数量: | 3 |
| 逻辑类型: | CMOS | 工作电源电压: | 3 V to 18 V |
| 输入线路数量: | 9 | 系列: | CD4014B |

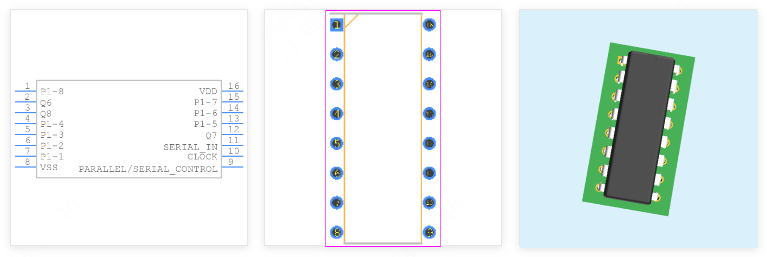

CD4014BE引脚图
