CD4023BE
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述逻辑芯片,NAND门,三,3 Inputs,14引脚,PDIP,4023
- 英文描述Logic Gate Triple 3 Input NAND,4.2mA 3→18 V 14-Pin PDIP
- 数据手册CD4023BE数据手册Datasheet PDF
- 在线购买
CD4023BE概述
Logic Gate Triple 3 Input NAND,4.2mA 3→CD4023BE是德州仪器（TI）生产的一款集成电路，属于4000B系列的CMOS与非门。以下是该产品的一些关键特性和参数：
逻辑类型：与非门。
通道数：4通道。
电源电压：3V至18V。
静态电流：最大值为1µA。
灌电流（IOL）：最大值为3.4mA。
拉电流（IOH）：最大值为3.4mA。
高电平范围（VIH）：3.5V至11V。
低电平范围（VIL）：1.5V至4V。
最大传播延迟：90ns 15V,50pF。
工作温度：-55℃至+125℃。
封装类型：PDIP14。
引脚数：14Pin。
高度：5.08mm。
长x宽/尺寸：19.00 x 6.00mm。
原始制造商：Texas Instruments Incorporated。
零件状态：Active。
此外，CD4023BE的一些特点包括：
传播延迟时间=60ns（典型值），CL=50pF，VDD=10V。
缓冲输入和输出。
标准化对称输出特性。
在18V的整个封装温度范围内，最大输入电流为1µA；在18V和25°C时为100nA。
100%的20V静态电流测试。
5V、10V和15V参数额定值。
噪声容限（在整个封装温度范围内）：1V at VDD=5V，2V at VDD=10V，2.5V at VDD=15V。
符合JEDEC暂定标准第13B号“B系列CMOS器件描述的标准规范”的所有要求
。18 V 14-Pin PDIP
逻辑类型：与非门。
通道数：4通道。
电源电压：3V至18V。
静态电流：最大值为1µA。
灌电流（IOL）：最大值为3.4mA。
拉电流（IOH）：最大值为3.4mA。
高电平范围（VIH）：3.5V至11V。
低电平范围（VIL）：1.5V至4V。
最大传播延迟：90ns 15V,50pF。
工作温度：-55℃至+125℃。
封装类型：PDIP14。
引脚数：14Pin。
高度：5.08mm。
长x宽/尺寸：19.00 x 6.00mm。
原始制造商：Texas Instruments Incorporated。
零件状态：Active。
此外，CD4023BE的一些特点包括：
传播延迟时间=60ns（典型值），CL=50pF，VDD=10V。
缓冲输入和输出。
标准化对称输出特性。
在18V的整个封装温度范围内，最大输入电流为1µA；在18V和25°C时为100nA。
100%的20V静态电流测试。
5V、10V和15V参数额定值。
噪声容限（在整个封装温度范围内）：1V at VDD=5V，2V at VDD=10V，2.5V at VDD=15V。
符合JEDEC暂定标准第13B号“B系列CMOS器件描述的标准规范”的所有要求
。18 V 14-Pin PDIP
CD4023BE中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 55 ℃ |
| 产品种类: | 逻辑门 | 最大工作温度: | + 125 ℃ |
| 逻辑功能: | NAND | 安装风格: | Through Hole |
| 栅极数量: | 3 Gate | 功能: | Triple 3-Input |
| 逻辑系列: | 4000 | 输入类型: | CMOS |
| 输入线路数量: | 9 Input | 逻辑类型: | 3-Input NAND |
| 封装 / 箱体: | PDIP-14 | 位数: | 3 bit |
| 输出线路数量: | 3 Output | 工作电源电流: | 15 uA |
| 低电平输出电流: | 6.8 mA | 工作电源电压: | 10 V |
| 高电平输出电流: | - 6.8 mA | 输出类型: | CMOS |
| 传播延迟时间: | 60 ns | Pd-功率耗散: | 500 mW (1/2 W) |
| 电源电压-最小: | 3 V | 静态电流: | 20 nA |
| 电源电压-最大: | 18 V | 系列: | CD4023B |

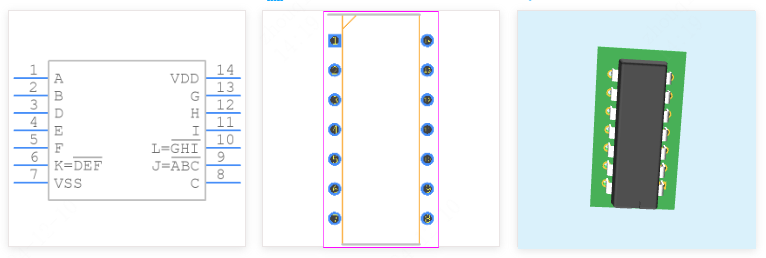

CD4023BE引脚图
