SN74HC148N
- 厂商名称TI德州仪器
- 元件分类译码器和编码器
- 中文描述优先编码器,HC系列,5输出,5.2 mA,2 V至6 V,DIP-16
- 英文描述Priority encoder,SN74HC148N DIL16 25pcs
- 数据手册SN74HC148N数据手册Datasheet PDF
- 在线购买
SN74HC148N概述
SN74HC148N是一款8至3行优先编码器，具有输入优先解码功能，可确保只对最高阶数据行进行编码。该器件可将8条数据线编码为3行（4-2-1）二进制（八进制）。级联电路（使能输入EI和使能输出EO）无需外部电路即可扩展八进制。数据输入和输出在低逻辑电平时处于激活状态。
宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗
16ns典型TPD
±4mA 5V时的输出驱动
1µA最大低输入电流
将8个数据编码为3行二进制
宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗
16ns典型TPD
±4mA 5V时的输出驱动
1µA最大低输入电流
将8个数据编码为3行二进制
SN74HC148N中文参数
| 制造商: | Texas Instruments | 最大工作温度: | + 85 ℃ |
| 产品种类: | 编码器、解码器、复用器和解复用器 | 功能: | 8-to-3 Line Priority |
| 产品: | Selectors / Multiplexers | 高电平输出电流: | - 5.2 mA |
| 逻辑系列: | HC | 输入电压: | 100 mV to 1.9 V |
| 输入线路数量: | 8 Input | 逻辑类型: | Priority Encoder |
| 输出线路数量: | 3 Output | 低电平输出电流: | 5.2 mA |
| 封装 / 箱体: | PDIP-16 | 最大时钟频率: | 28 MHz |
| 传播延迟时间: | 49 ns | 电路数量: | 1 Circuit |
| 电源电压-最小: | 2 V | 工作电源电压: | 2 V to 6 V |
| 电源电压-最大: | 6 V | 输出电流: | 25 mA |
| 安装风格: | Through Hole | 输出电压: | 2 V to 6 V |
| 最小工作温度: | - 40 ℃ | 系列: | SN74HC148 |

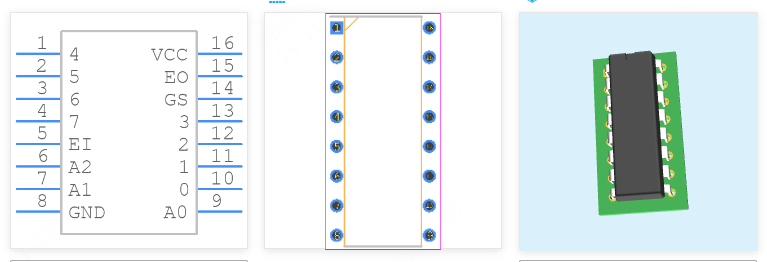

SN74HC148N引脚图
