SN74LS07N
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器/驱动器,74LS07,4.75 V至5.25 V,DIP-14
- 英文描述Hex Buffers/Drivers with Open-Collector High-Voltage Outputs
- 数据手册SN74LS07N数据手册Datasheet PDF
- 在线购买
SN74LS07N概述
SN74LS07N是一款六角形缓冲器/驱动器，具有集电极开路高压输出，可连接高电平电路或驱动大电流负载。它们还可用作驱动TTL输入的缓冲器。SN74LS07的最大灌电流为40mA。这些电路与大多数TTL系列兼容。输入采用二极管钳位，以尽量减少传输线效应，从而简化设计。典型功耗为140mW，平均传播延迟时间为12ns。
将TTL电压转换为MOS电平
高沉电流能力
输入箝位二极管简化了系统设计
用于指示灯和继电器的集电极开路驱动器
将TTL电压转换为MOS电平
高沉电流能力
输入箝位二极管简化了系统设计
用于指示灯和继电器的集电极开路驱动器
SN74LS07N中文参数
| 制造商: | Texas Instruments | 工作电源电流: | 45 mA |
| 产品种类: | 缓冲器和线路驱动器 | 最小工作温度: | 0 ℃ |
| 逻辑系列: | LS | 最大工作温度: | + 70 ℃ |
| 输入线路数量: | 6 Input | 输入信号类型: | Single-Ended |
| 输出线路数量: | 6 Output | 逻辑类型: | Bipolar |
| 极性: | Non-Inverting | 通道数量: | 5 Channel |
| 封装 / 箱体: | PDIP-14 | 工作电源电压: | 5 V |
| 高电平输出电流: | - | 输出类型: | Open Collector |
| 低电平输出电流: | 40 mA | Pd-功率耗散: | 140 mW |
| 静态电流: | 14 mA | 产品类型: | Buffers & Line Drivers |
| 电源电压-最小: | 4.75 V | 传播延迟时间: | 30 ns at 5 V |
| 电源电压-最大: | 5.25 V | 系列: | SN74LS07 |

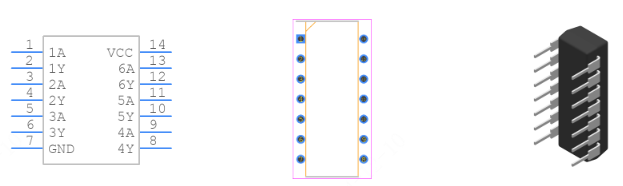

SN74LS07N引脚图
