SN74HC688PWR
- 厂商名称TI德州仪器
- 元件分类逻辑比较器
- 中文描述具有使能端的8位等值/幅度比较器(P=Q)
- 英文描述8-Bit Identity/Magnitude Comparators(P=Q)with Enable
- 数据手册SN74HC688PWR数据手册Datasheet PDF
- 在线购买
SN74HC688PWR概述
SN74HC688的特性
2V至6V的宽工作电压范围
高电流输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=14 ns
5V时的输出驱动为±4 mA
低输入电流，最大值1µA
比较两个8位字
2V至6V的宽工作电压范围
高电流输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=14 ns
5V时的输出驱动为±4 mA
低输入电流，最大值1µA
比较两个8位字
SN74HC688PWR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 逻辑比较器 | 最大工作温度: | + 85 ℃ |
| 比较器类型: | Identity | 安装风格: | SMD/SMT |
| 位数: | 8 bit | 高电平输出电流: | - 5.2 mA |
| 逻辑功能: | A = B | 低电平输出电流: | 5.2 mA |
| 输出类型: | Active Low | 通道数量: | 8 Channel |
| 封装 / 箱体: | TSSOP-20 | 工作电源电流: | 4 mA |
| 传播延迟时间: | 26 ns, 45 ns | 工作电源电压: | 2 V to 6 V |
| 电源电压-最小: | 2 V | 极性: | Inverting |
| 电源电压-最大: | 6 V | 响应时间: | 500 ns |
| 电源电流—最大值: | 80 uA | 系列: | SN74HC688 |

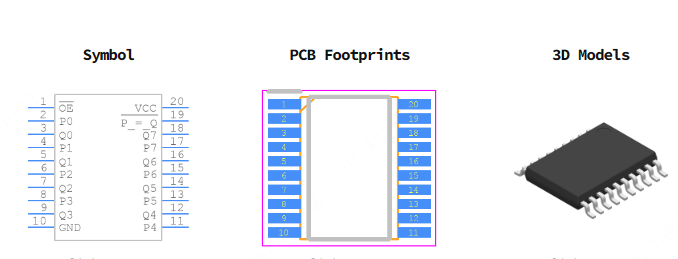

SN74HC688PWR引脚图
