SN65LVDS32DR
- 厂商名称ADI
- 元件分类LVDS芯片
- 中文描述400Mbps LVDS 四通道高速差分接收器<br /> <br />
- 英文描述400 Mbps LVDS Quad High Speed Differential Receiver<span> </span>
- 数据手册SN65LVDS32DR数据手册Datasheet PDF
- 在线购买
SN65LVDS32DR概述
SN65LVDS32器件是差分线路接收器，具有低压差分信号(LVDS)的电气特性。这种信号技术降低了5 V差分标准电平（如EIA/TIA-422B）的输出电压电平，从而降低了功耗，提高了开关速度，并允许在3.3 V电源轨下工作。在输入共模电压范围内，任何差分接收器都能通过±100-mV的差分输入电压提供有效的逻辑输出状态。输入共模电压范围允许两个LVDS节点之间存在1 V的地电位差。
这些器件和信号技术的预期应用是在约100Ω的受控阻抗介质上进行点对点和多点（一个驱动器和多个接收器）数据传输。数据传输的最终速率和距离取决于介质的衰减特性以及与环境的噪声耦合。
SN65LVDS32器件的工作温度范围为-40°C至85°C。
这些器件和信号技术的预期应用是在约100Ω的受控阻抗介质上进行点对点和多点（一个驱动器和多个接收器）数据传输。数据传输的最终速率和距离取决于介质的衰减特性以及与环境的噪声耦合。
SN65LVDS32器件的工作温度范围为-40°C至85°C。
SN65LVDS32DR中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 3 V |
| 产品种类: | LVDS 接口集成电路 | 最小工作温度: | - 40 ℃ |
| 类型: | Receiver | 最大工作温度: | + 85 ℃ |
| 接收机数量: | 4 Receiver | 安装风格: | SMD/SMT |
| 数据速率: | 100 Mb/s | 封装 / 箱体: | SOIC-16 |
| 输入类型: | LVDS | 工作电源电流: | 18 mA |
| 输出类型: | LVTTL | 工作电源电压: | 3.3 V |
| 电源电压-最大: | 3.6 V |

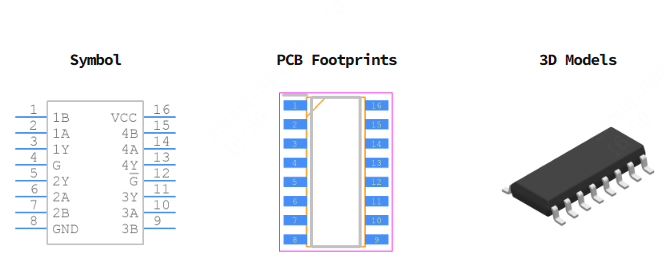

SN65LVDS32DR引脚图
