AD4115
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述具有±10 V输入的单电源、多通道、125 kSPS、24位Σ-∆ADC
- 英文描述16-Channel Single ADC Delta-Sigma 125ksps 24-bit Serial 40-Pin LFCSP EP T/R
- 数据手册AD4115数据手册Datasheet PDF
- 在线购买
AD4115概述
AD4115是一款低功耗、低噪声、24位Σ-Δ型模数转换器(ADC)，它集成了一个模拟前端(AFE)，支持全差分或单端高阻抗(≥1 MΩ)双极性±10 V电压输入。
AD4115集成了关键的模拟和数字信号调理模块，可针对所用的每个模拟输入通道配置八种独立设置。对于完全建立的数据，AD4115的最大通道扫描速率为24,845 kSPS(40.25μs)。
嵌入式2.5 V、低漂移(±5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。
数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可以根据应用中每个通道的要求，选择不同的滤波器设置。自动通道时序控制器能够让ADC在每个使能的通道之间切换。
AD4115的精密性能通过集成ADI公司专有的iPassives™技术来实现。AD4115出厂时已进行校准，可实现高精度性能。
Ad4115采用单电源供电，简化了在电气隔离中的应用。工作温度范围为−40°C至+105°C。AD4115采用40引脚、6 mm×6 mm LFCSP封装。
应用
过程控制
可编程逻辑控制器(PLC)和分布式控制系统(DCS)模块
仪器仪表和测量
AD4115集成了关键的模拟和数字信号调理模块，可针对所用的每个模拟输入通道配置八种独立设置。对于完全建立的数据，AD4115的最大通道扫描速率为24,845 kSPS(40.25μs)。
嵌入式2.5 V、低漂移(±5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。
数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可以根据应用中每个通道的要求，选择不同的滤波器设置。自动通道时序控制器能够让ADC在每个使能的通道之间切换。
AD4115的精密性能通过集成ADI公司专有的iPassives™技术来实现。AD4115出厂时已进行校准，可实现高精度性能。
Ad4115采用单电源供电，简化了在电气隔离中的应用。工作温度范围为−40°C至+105°C。AD4115采用40引脚、6 mm×6 mm LFCSP封装。
应用
过程控制
可编程逻辑控制器(PLC)和分布式控制系统(DCS)模块
仪器仪表和测量
AD4115中文参数
| 数据接口 | DSP，MICROWIRE?，QSPI?，和 SPI? |
| 架构 | Sigma-Delta |
| 电压-供电，模拟 | 4.5V ~ 5.5V |
| 输入类型 | 差分，单端 |
| 位数 | 24 |
| A/D转换器数 | 1 |
| 封装/外壳 | 40-VFQFN 裸露焊盘，CSP |
| 工作温度 | -40°C ~ 105°C |
| 配置 | MUX-ADC |
| 参考类型 | 外部，内部 |
| 供应商器件封装 | 40-LFCSP-VQ（6x6） |
| 输入数 | 8，16 |
| 电压-供电，数字 | 2V ~ 5.5V |

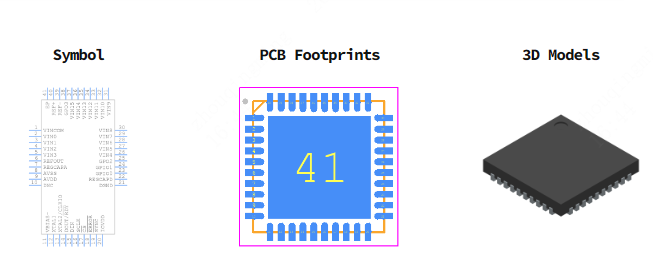

AD4115引脚图
