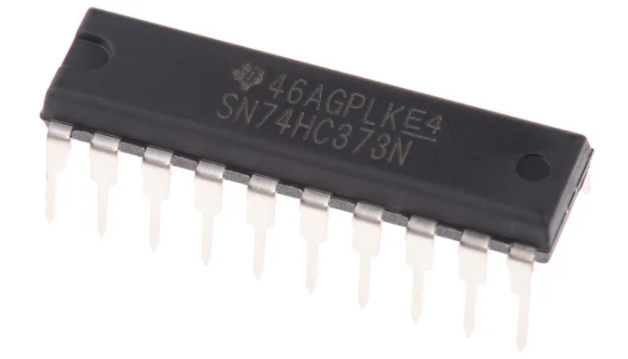

SN74HC373N
- 厂商名称TI德州仪器
- 元件分类锁存器
- 中文描述锁存器，74HC373，D型透明，三态，13 ns，7.8 mA，DIP
- 英文描述Octal Transparent D-Type Latches With 3-State Outputs
- 数据手册SN74HC373N数据手册Datasheet PDF
- 在线购买
SN74HC373N概述
SN74HC373N是具有三态输出的八进制透明D类锁存器。该8位锁存器具有专为驱动高电容或相对低阻抗负载而设计的三态输出。它特别适用于实现缓冲寄存器，I/O端口，双向总线驱动器和工作寄存器。当锁存使能（LE）输入为高电平时，Q输出跟随数据（D）输入。当LE变低时，Q输出被锁存到D输入设置的电平。输出使能（OE）输入将八个输出置于正常逻辑状态或高阻抗状态。在高阻抗状态下，输出既不负载也不驱动总线。高阻抗状态和增加的驱动器提供了驱动总线的能力，而无需接口或上拉组件。OE不会影响锁存器的内部操作。输出关闭时，可以保留旧数据或输入新数据。
大电流三态真输出可驱动多达15个LSTTL负载
完全并行访问以进行加载
绿色产品，无Sb/Br
应用
通信与网络
大电流三态真输出可驱动多达15个LSTTL负载
完全并行访问以进行加载
绿色产品，无Sb/Br
应用
通信与网络
SN74HC373N中文参数
| 逻辑系列 | HC | 尺寸 | 24.33 x 6.35 x 4.57mm |
| 闭锁模式 | 透明 | 高度 | 4.57mm |
| 闭锁元件 | D 型 | 长度 | 24.33mm |
| 位元数目 | 8Bit | 最大工作电源电压 | 6 V |
| 输出类型 | 三态 | 最低工作温度 | -40°C |
| 极性 | 非反相 | 宽度 | 6.35mm |
| 安装类型 | 通孔 | 最小工作电源电压 | 2 V |
| 封装类型 | PDIP | 最高工作温度 | +85°C |
| 引脚数目 | 20 |
SN74HC373N引脚图
