MAX14778ETP+T

厂商名称ADI
元件分类模拟开关/多路复用器
中文描述芯片, 模拟多路复用器, 4:1, 2电路, 1.5Ω, 3V至5.5V, TQFN-20
英文描述Multiplexer Switch ICs Dual+/-25V Above-and Below-the-Rails 4:1 Analog Multiplexer
数据手册MAX14778ETP+T数据手册Datasheet PDF
在线购买

MAX14778ETP+T概述

MAX14778ETP+T是一款双通道±25V轨上和轨下4:1模拟多路复用器，采用20引脚TQFN封装。每个多路复用器都有独立的控制输入，允许独立开关，因此该器件非常适合于使用相同的连接器引脚复用不同的通信信号。±6KV（人体模型）的扩展ESD保护可实现与电缆和连接器的直接连接。MAX14778具有1.5欧姆（最大值）的低导通电阻和3欧姆（典型值）的平坦度，可在整个共模电压范围内最大限度地提高信号完整性。每个多路复用器可在任一方向上通过多路复用器承载高达300mA的连续电流。MAX14778支持全速USB 1.1信号（12Mbps）和最高20Mbps的RS485数据速率的切换。典型应用包括RS485/RS232/USB 1.1多路复用、POS外围设备、音频/数据多路复用、连接器共享和游戏机。

电源电压范围为3V至5.5V

工作温度范围为-40°C至85°C

输入电容为78pF

大信号带宽为75MHz

支持高达±25V的模拟信号

MAX14778ETP+T中文参数

制造商:Analog Devices Inc.

产品种类:多路复用开关IC

系列:MAX14778

产品:Multiplexers

安装风格:SMD/SMT

封装/箱体:TQFN-EP-20

通道数量:4 Channel

配置:2 x 4:1

电源电压-最小:3 V

电源电压-最大:5.5 V

导通电阻—最大值:1.7 Ohms

运行时间—最大值:2 ms

空闲时间—最大值:1.5 ms

最小工作温度:-40℃

最大工作温度:+85℃

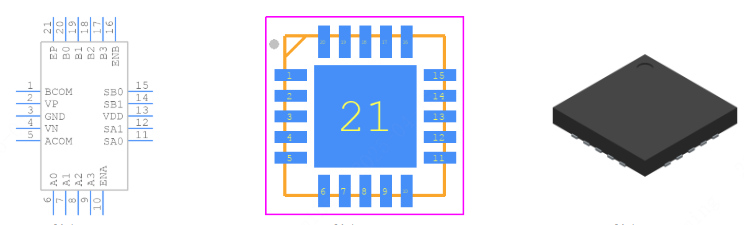

MAX14778ETP+T引脚图
