USBUF02W6
- 厂商名称st意法半导体
- 元件分类EMI滤波器
- 中文描述EMI滤波器,2通道,USB上行终结器,静电防护,SOT-323-6
- 英文描述EMI Filter Low Pass RC-Circuit Gull Wing SMD T/R
- 数据手册USBUF02W6数据手册Datasheet PDF
- 在线购买
USBUF02W6概述
USBUF02W6 是用于 USB 上游端口的 EMI 滤波器和线路终端。低通 EMI 模拟滤波器规范要求上游端口的 D+ 和 D- 线与 Vbus 之间使用上拉电阻器端接。在实施 USB 系统时，辐射和传导 EMI 应保持在 FCC 规定的要求水平内。该滤波器提供推荐的线路端接，同时采用低通滤波器来限制 EMI 水平，并提供超过 IEC 61000-4-2 第 4 级标准的 ESD 保护。
集成 Rt 系列终端和 Ct 旁路电容器
EMI/RFI 噪声抑制
USB 上游端口所需的线路终端
高密度电路板设计灵活性高
集成 Rt 系列终端和 Ct 旁路电容器
EMI/RFI 噪声抑制
USB 上游端口所需的线路终端
高密度电路板设计灵活性高
USBUF02W6中文参数
制造商:STMicroelectronics
产品种类:ESD保护二极管/TVS二极管
极性:Unidirectional
通道数量:2 Channel
端接类型:SMD/SMT
封装/箱体:SOT-323-6
Cd-二极管电容:47 pF
Vesd-静电放电电压触点:9 kV
Vesd-静电放电电压气隙:16 kV
产品类型:ESD Suppressors
最小工作温度:-40℃
最大工作温度:+125℃
系列:USBUF
Pd-功率耗散:100 mW
产品种类:ESD保护二极管/TVS二极管
极性:Unidirectional
通道数量:2 Channel
端接类型:SMD/SMT
封装/箱体:SOT-323-6
Cd-二极管电容:47 pF
Vesd-静电放电电压触点:9 kV
Vesd-静电放电电压气隙:16 kV
产品类型:ESD Suppressors
最小工作温度:-40℃
最大工作温度:+125℃
系列:USBUF
Pd-功率耗散:100 mW

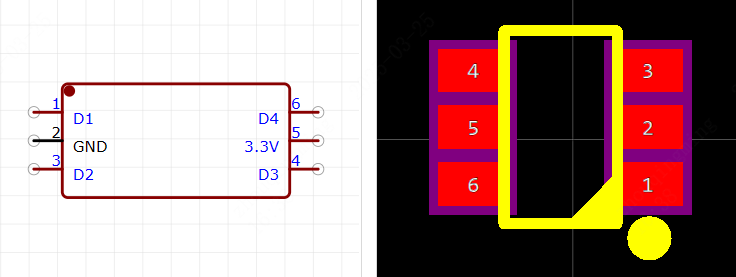

USBUF02W6引脚图
