STM32F401RBT6
- 厂商名称st意法半导体
- 元件分类ARM微控制器
- 中文描述ARM MCU微控制单元,动态效率线,32位,84 MHz,128 KB
- 英文描述32-Bit MCU Cortex-M4 128KB 1.8V LQFP64 STMicroelectronics STM32F401RBT6, 32bit ARM Cortex M4 MCU, 84MHz, 128 kB Flash, 64-Pin LQFP<span> </span>
- 数据手册STM32F401RBT6数据手册Datasheet PDF
- 在线购买
STM32F401RBT6概述
STM32F401RBT6是一款高性能接入线ARM Cortex-M4 32位微控制器，采用64引脚LQFP封装。该微控制器采用32位RISC内核，工作频率高达84MHz。带有FPU内核的Cortex-M4内核具有单精度浮点运算单元(FPU)，支持所有ARM单精度数据处理指令和数据类型。它还实现了全套DSP指令和内存保护单元(MPU)，提高了应用的安全性。STM32F401RBT6集成了高速嵌入式存储器、各种增强型I/O和外设，并与两条APB总线、两条AHB总线和一个32位多AHB总线矩阵相连。这款微控制器具有12位ADC、低功耗RTC、通用16位定时器（包括一个用于电机控制的PWM定时器）、通用32位定时器、标准和高级通信接口。全面的省电模式允许设计低功耗应用。
128KB闪存
64KB SRAM
一个12位、2.4MSPS、16通道A/D转换器
工作电压范围为1.7V至3.6V
16个流DMA控制器，具有FIFO和突发支持功能
7个通用定时器和1个高级控制定时器
50个I/O端口，带中断功能
3/2个（全双工）SPI/I2S、3个I2C、3个USART、1个USB和1个SDIO接口
串行线调试(SWD)和JTAG接口
环境温度范围为-40°C至85°C
128KB闪存
64KB SRAM
一个12位、2.4MSPS、16通道A/D转换器
工作电压范围为1.7V至3.6V
16个流DMA控制器，具有FIFO和突发支持功能
7个通用定时器和1个高级控制定时器
50个I/O端口，带中断功能
3/2个（全双工）SPI/I2S、3个I2C、3个USART、1个USB和1个SDIO接口
串行线调试(SWD)和JTAG接口
环境温度范围为-40°C至85°C
STM32F401RBT6中文参数
制造商:STMicroelectronics
产品种类:ARM微控制器-MCU
系列:STM32F401RB
安装风格:SMD/SMT
封装/箱体:LQFP-64
核心:ARM Cortex M4
程序存储器大小:128 kB
数据总线宽度:32 bit
ADC分辨率:12 bit
最大时钟频率:84 MHz
输入/输出端数量:50 I/O
数据RAM大小:64 kB
电源电压-最小:1.7 V
电源电压-最大:3.6 V
最小工作温度:-40℃
最大工作温度:+85℃
数据Ram类型:SRAM
接口类型:I2C,I2S,SDIO,SPI,USART,USB
湿度敏感性:Yes
ADC通道数量:16 Channel
计时器/计数器数量:8 Timer
处理器系列:STM32F401
程序存储器类型:Flash
产品种类:ARM微控制器-MCU
系列:STM32F401RB
安装风格:SMD/SMT
封装/箱体:LQFP-64
核心:ARM Cortex M4
程序存储器大小:128 kB
数据总线宽度:32 bit
ADC分辨率:12 bit
最大时钟频率:84 MHz
输入/输出端数量:50 I/O
数据RAM大小:64 kB
电源电压-最小:1.7 V
电源电压-最大:3.6 V
最小工作温度:-40℃
最大工作温度:+85℃
数据Ram类型:SRAM
接口类型:I2C,I2S,SDIO,SPI,USART,USB
湿度敏感性:Yes
ADC通道数量:16 Channel
计时器/计数器数量:8 Timer
处理器系列:STM32F401
程序存储器类型:Flash

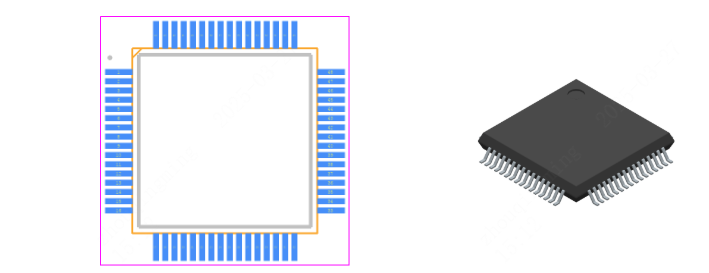

STM32F401RBT6引脚图
