MAX31865AAP+
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器, 15 bit, 差分, SPI, 单, 3 V
- 英文描述RTD-to-Digital Converter
- 数据手册MAX31865AAP+数据手册Datasheet PDF
- 在线购买
MAX31865AAP+概述
MAX31865AAP+是一款RTD转数字转换器。它是一款易于使用的电阻数字转换器，针对铂电阻温度检测器(RTD)进行了优化。一个外部电阻器可设置所用RTD的灵敏度，一个精密的三角积分ADC可将RTD电阻与参考电阻之比转换为数字形式。MAX31865的输入具有保护功能，可防止高达±45V的过压故障。包括RTD和电缆开路和短路条件的可编程检测。应用包括工业设备、医疗设备和仪器仪表。
集成降低了系统成本，简化了设计工作，缩短了设计周期
将铂RTD电阻简单转换为数字值
可处理100欧姆至1千欧（0°C时）的铂RTD（PT100至PT1000）
兼容2线、3线和4线传感器连接
兼容SPI接口
高精度便于满足误差预算
15位ADC分辨率；标称温度分辨率为0.03125°C（因RTD非线性而异）
所有工作条件下的总精度：最大0.5°C（满量程的0.05
全差分VREF输入，21ms（最大）转换时间
20 SSOP封装，-40°C至+125°C温度范围
集成降低了系统成本，简化了设计工作，缩短了设计周期
将铂RTD电阻简单转换为数字值
可处理100欧姆至1千欧（0°C时）的铂RTD（PT100至PT1000）
兼容2线、3线和4线传感器连接
兼容SPI接口
高精度便于满足误差预算
15位ADC分辨率；标称温度分辨率为0.03125°C（因RTD非线性而异）
所有工作条件下的总精度：最大0.5°C（满量程的0.05
全差分VREF输入，21ms（最大）转换时间
20 SSOP封装，-40°C至+125°C温度范围
MAX31865AAP+中文参数
制造商:Analog Devices Inc.
产品种类:数据采集ADC/DAC–专业
系列:MAX31865
安装风格:SMD/SMT
封装/箱体:SSOP-20
产品:Converters
类型:RTD to Digital
分辨率:15 bit
通道数量:1 Channel
电源电压-最小:3.3 V
电源电压-最大:3.3 V
最小工作温度:-40℃
最大工作温度:+125℃
INL-积分非线性:1 LSB
接口类型:SPI
最大时钟频率:5 MHz
ADC通道数量:1 Channel
转换器数量:1 Converter
产品种类:数据采集ADC/DAC–专业
系列:MAX31865
安装风格:SMD/SMT
封装/箱体:SSOP-20
产品:Converters
类型:RTD to Digital
分辨率:15 bit
通道数量:1 Channel
电源电压-最小:3.3 V
电源电压-最大:3.3 V
最小工作温度:-40℃
最大工作温度:+125℃
INL-积分非线性:1 LSB
接口类型:SPI
最大时钟频率:5 MHz
ADC通道数量:1 Channel
转换器数量:1 Converter

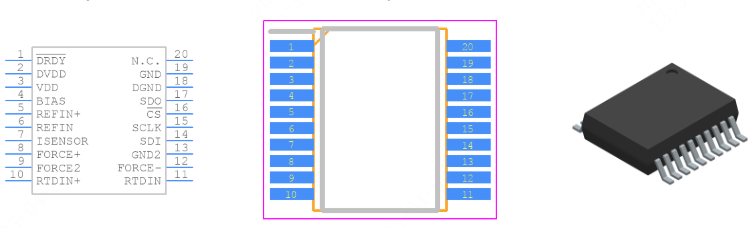

MAX31865AAP+引脚图
