MPM3690GBF-30B-T

厂商名称MPS
元件分类DCDC电源
中文描述DC/DC POL转换器, 可调, 1输出, 4 V到16 V 输入, 0.6 V到3.3 V / 36 A 输出, BGA-144
英文描述Non-Isolated PoL Module DC DC Converter 1 Output 0.6~3.3V 36A 4V-16V Input
数据手册MPM3690GBF-30B-T数据手册Datasheet PDF
在线购买

MPM3690GBF-30B-T概述

MPM3690-30是一款单路36A输出DC/DC输出电源模块，可提供具有出色负载和线路调节能力的完整电源解决方案。MPM3690-30支持4V至16V输入电压(VIN)范围和0.6V至3.3V输出电压(VOUT)范围。MPM3690-30的两个输出端电压可通过每个输出端单个电阻器单独设置。MPM3690-30还与MPM3690-20A/B（双通道13A或单通道26A）和MPM3690-50A/B（双通道25A或单通道50A）电源模块的引脚兼容。MPM3690-30采用MPS专有的多相恒定导通时间(MCOT)控制，可提供超快的瞬态响应，并将输出电容降至最低。MPM3690-30集成了单片DC/DC转换器、功率电感器和其他无源元件，采用BGA（16mmx16mmx5.18mm）封装。应用领域包括电信和网络设备、工业设备、FPGA和ASIC电源系统。

3.2V至16V输入电压范围，带外部3.3V VCC偏置

通过恒定导通时间(COT)控制实现超快瞬态

开关频率可调

可调软启动时间

过流和过压保护

两个输出通道的差分远程感应

MPM3690GBF-30B-T中文参数

制造商:Monolithic Power Systems(MPS)

产品种类:电源管理模块

产品:Power Modules

输入电压-最大值:16 V

输出电压:600 mV to 3.3 V

输出电流:36 A

开关频率:800 kHz

商标:Monolithic Power Systems(MPS)

尺寸:16 mm x 16 mm x 5.18 mm

输入电压-最小值:4 V

最大工作温度:+125℃

最小工作温度:-40℃

湿度敏感性:Yes

系列:MPM3690-30A/B

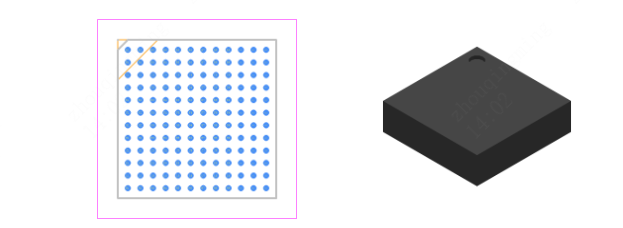

MPM3690GBF-30B-T引脚图
