DS12887+
- 厂商名称ADI
- 元件分类实时时钟
- 中文描述实时时钟芯片,时期时间格式(星期/日/月/年12Hr/24Hr),多路复用,4.5V至5.5V,DIP-24
- 英文描述DS12887+, Real Time Clock, Alarm, Calendar, Clock, 114B RAM, Multiplexed, 4.5 → 5.5 V, 24-Pin EDIP<span> </span>
- 数据手册DS12887+数据手册Datasheet PDF
- 在线购买
DS12887+概述
DS12887+是一款采用24引脚DIP封装的实时时钟。该器件提供实时时钟/日历、一个日期闹钟、三个可屏蔽中断（带公共中断输出）、可编程方波和114字节的电池备份静态RAM。DS12887将石英晶体和锂能源集成到24引脚封装的DIP封装中。对于少于31天的月份，月末日期会自动调整，包括闰年校正。设备还可按24小时或12小时格式运行，并带有AM/PM指示器。精密温度补偿电路监控VCC的状态。如果检测到主电源故障，设备会自动切换到备用电源。它可通过多路复用字节宽接口访问，该接口支持英特尔和摩托罗拉模式。
可直接替换IBM AT计算机时钟/日历
计算秒、分、小时、日、日期、月和年，闰年补偿至2099年
二进制或BCD时间表示法
夏令时选项
128个RAM位置的软件接口
14字节时钟和控制寄存器
UL认证
周期率从122μs到500ms不等
电源电压范围:4.5V到5.5V
工作温度范围:0°C到70°C
可直接替换IBM AT计算机时钟/日历
计算秒、分、小时、日、日期、月和年，闰年补偿至2099年
二进制或BCD时间表示法
夏令时选项
128个RAM位置的软件接口
14字节时钟和控制寄存器
UL认证
周期率从122μs到500ms不等
电源电压范围:4.5V到5.5V
工作温度范围:0°C到70°C
DS12887+中文参数
制造商:Analog Devices Inc.
产品种类:实时时钟
RTC总线接口:Multiplexed
日期格式:YY-MM-DD-dd
时间格式:HH:MM:SS:hh(12 hr,24 hr)
RTC存储容量:114 B
封装/箱体:EDIP-24
电池备用开关:Integrated Battery
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:0℃
最大工作温度:+70℃
系列:DS12887
功能:Alarm,Calendar,Clock
工作电源电流:15 mA
产品种类:实时时钟
RTC总线接口:Multiplexed
日期格式:YY-MM-DD-dd
时间格式:HH:MM:SS:hh(12 hr,24 hr)
RTC存储容量:114 B
封装/箱体:EDIP-24
电池备用开关:Integrated Battery
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:0℃
最大工作温度:+70℃
系列:DS12887
功能:Alarm,Calendar,Clock
工作电源电流:15 mA

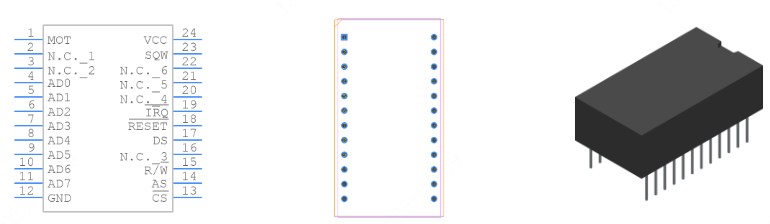

DS12887+引脚图
