TL074ACDT
- 厂商名称st意法半导体
- 元件分类运算放大器
- 中文描述运算放大器, 4 放大器, 3 MHz, 13 V/µs, 6V 至 36V, SOIC, 14 引脚
- 英文描述OP Amp Quad GP+/-18V SOIC14 STMicroelectronics TL074ACDT Quad Operational Amplifier,3MHz,14-Pin SO
- 数据手册TL074ACDT数据手册Datasheet PDF
- 在线购买
TL074ACDT概述
TL074ACDT是由意法半导体（STMicroelectronics）生产的一款高性能运算放大器，其主要参数和特点如下：
基本参数
-
放大器类型：JFET输入架构。
-
电路数：4。
-
压摆率：13 V/µs。
-
增益带宽积：3 MHz。
-
输入偏置电流：20 pA。
-
输出电流（每通道）：40 mA。
-
供电电流：1.4 mA。
-
输入补偿电压：3 mV。
-
单/双电源供电：6 V ~ 36 V，±3 V ~ 18 V。
-
工作温度范围：0°C ~ 70°C。
-
安装类型：表面贴装型。
-
封装类型：14-SOIC（0.154", 3.90mm 宽）。
性能特点
-
高输入阻抗与低噪声：由于采用了JFET输入架构，TL074ACDT具有非常高的输入阻抗，输入偏置电流仅为20 pA，有效降低了信号测量过程中的噪声干扰。
-
良好的频率响应：增益带宽积为3 MHz，配合13 V/µs的压摆率，适用于各种需要快速信号处理的应用场合。
-
宽电源电压范围：支持宽范围的单电源或双电源供电，适用于多种电源配置。
-
多通道输出：具备4个独立的运算放大器通道，适合于需要多路信号处理的应用。
TL074ACDT中文参数
制造商:STMicroelectronics
产品种类:运算放大器-运放
通道数量:4 Channel
GBP-增益带宽产品:3 MHz
SR-转换速率:13 V/us
Vos-输入偏置电压:6 mV
Ib-输入偏流:200 pA
电源电压-最大:36 V,+/-18 V
电源电压-最小:6 V,+/-3 V
工作电源电流:2.5 mA
每个通道的输出电流:40 mA
CMRR-共模抑制比:80 dB
en-输入电压噪声密度:15 nV/sqrt Hz
封装/箱体:SOIC-14
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:0℃
最大工作温度:+70℃
放大器类型:Low Noise Amplifier
商标:STMicroelectronics
双重电源电压:+/-5 V,+/-9 V,+/-12 V,+/-15 V
最大双重电源电压:+/-18 V
最小双重电源电压:+/-3 V
工作电源电压:6 V to 36 V,+/-3 V to+/-18 V
Pd-功率耗散:680 mW
PSRR-电源抑制比:80 dB
产品种类:运算放大器-运放
通道数量:4 Channel
GBP-增益带宽产品:3 MHz
SR-转换速率:13 V/us
Vos-输入偏置电压:6 mV
Ib-输入偏流:200 pA
电源电压-最大:36 V,+/-18 V
电源电压-最小:6 V,+/-3 V
工作电源电流:2.5 mA
每个通道的输出电流:40 mA
CMRR-共模抑制比:80 dB
en-输入电压噪声密度:15 nV/sqrt Hz
封装/箱体:SOIC-14
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:0℃
最大工作温度:+70℃
放大器类型:Low Noise Amplifier
商标:STMicroelectronics
双重电源电压:+/-5 V,+/-9 V,+/-12 V,+/-15 V
最大双重电源电压:+/-18 V
最小双重电源电压:+/-3 V
工作电源电压:6 V to 36 V,+/-3 V to+/-18 V
Pd-功率耗散:680 mW
PSRR-电源抑制比:80 dB

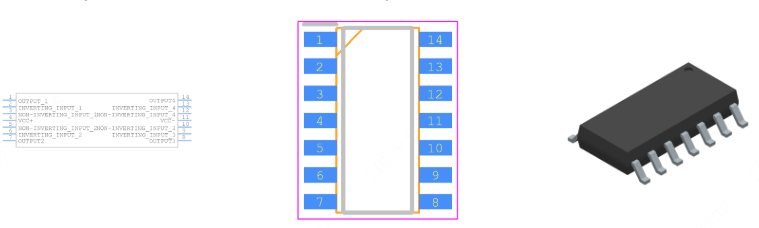

TL074ACDT引脚图
