AD9910BSVZ
- 厂商名称ADI
- 元件分类数据采集ADC/DAC
- 中文描述直接数字合成器，1 GSPS，16输入，1.71至3.465 V，-40至85℃，TQFP-EP-100
- 英文描述AD9910BSVZ,Direct Digital Synthesizer 14-Bit 1000000ksps,100-Pin TQFP EP
- 数据手册AD9910BSVZ数据手册Datasheet PDF
- 在线购买
AD9910BSVZ概述
AD9910是一款直接数字合成器(DDS)，具有集成式14位DAC，支持高达1GSPS的采样率。它采用先进的专有DDS技术，可在不牺牲性能的前提下显著降低功耗。DDS/DAC组合形成了一个数字可编程的高频模拟输出合成器，能够产生频率高达400MHz的频率灵敏正弦波形。用户可以使用控制DDS的三个信号控制参数：频率、相位和振幅。其应用包括敏捷本地振荡器（LO）频率合成、可编程时钟发生器、雷达和扫描系统的调频啁啾源、测试和测量设备、声光设备驱动器、极性调制器和快速跳频。
串行输入/输出(I/O)控制
自动线性或任意频率、相位和振幅扫描功能
软件与硬件控制断电
PLL REFCLK乘法器，并行数据通路接口
内部振荡器，可由单晶驱动，具有相位调制能力
调幅功能、多芯片同步
REFCLK倍增器范围为60至1000MHz（禁用，T=25°C）
占空比范围为45%至55%（禁用REFCLK倍增器，T=25°C）
增益误差范围为-10至+10%FS（AVDD(1.8V)和DVDD(1.8V)=1.8V±5%，T=25°C）
100引脚TQFP-EP封装，温度范围为-40°C至+85°C
串行输入/输出(I/O)控制
自动线性或任意频率、相位和振幅扫描功能
软件与硬件控制断电
PLL REFCLK乘法器，并行数据通路接口
内部振荡器，可由单晶驱动，具有相位调制能力
调幅功能、多芯片同步
REFCLK倍增器范围为60至1000MHz（禁用，T=25°C）
占空比范围为45%至55%（禁用REFCLK倍增器，T=25°C）
增益误差范围为-10至+10%FS（AVDD(1.8V)和DVDD(1.8V)=1.8V±5%，T=25°C）
100引脚TQFP-EP封装，温度范围为-40°C至+85°C
AD9910BSVZ中文参数
制造商:Analog Devices Inc.
产品种类:数据采集ADC/DAC–专业
系列:AD9910
安装风格:SMD/SMT
封装/箱体:TQFP-100
产品:Direct Digital Syntheses
类型:Synthesizer
分辨率:14 bit
通道数量:1 Channel
电源电压-最小:1.8 V
电源电压-最大:3.3 V
最小工作温度:-40℃
最大工作温度:+85℃
转换器数量:1 Converter
DAC通道数量:1 DAC Channel
产品种类:数据采集ADC/DAC–专业
系列:AD9910
安装风格:SMD/SMT
封装/箱体:TQFP-100
产品:Direct Digital Syntheses
类型:Synthesizer
分辨率:14 bit
通道数量:1 Channel
电源电压-最小:1.8 V
电源电压-最大:3.3 V
最小工作温度:-40℃
最大工作温度:+85℃
转换器数量:1 Converter
DAC通道数量:1 DAC Channel

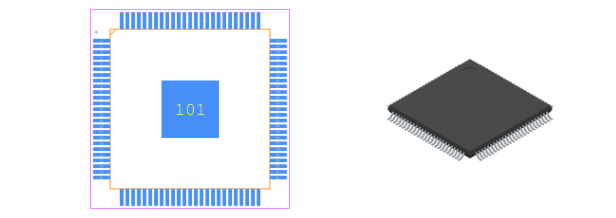

AD9910BSVZ引脚图
