TS3704IDT
- 厂商名称st意法半导体
- 元件分类模拟比较器
- 中文描述模拟比较器 Micropower quad CMOS voltage comparator
- 英文描述Micropower quad CMOS voltage comparator
- 数据手册TS3704IDT数据手册Datasheet PDF
- 在线购买
TS3704IDT概述
TS3704IDT是一款由意法半导体（STMicroelectronics）生产的微功耗四路CMOS电压比较器。以下是其主要特点和参数：
基本参数
-
封装类型：SOIC-14。
-
工作电压：单电源2.7V至16V，双电源±1.35V至±8V。
-
输出类型：CMOS推挽输出。
-
工作温度范围：-40°C至+125°C。
性能参数
-
输入失调电压：最大5mV。
-
输入偏置电流：典型值1pA。
-
每个通道供电电流：典型值9µA，最大25µA。
-
共模抑制比（CMRR）：80dB。
-
响应时间：对于5mV过驱动，典型值为2µs。
特点
-
高输入阻抗：典型值为10^12^Ω。
-
输入共模电压范围包括GND。
-
与双极型LM339引脚对引脚及功能兼容。
-
无需外部上拉电阻的推挽CMOS输出。
-
低功耗：每个比较器的典型功耗为9µA。
TS3704IDT中文参数
制造商:STMicroelectronics
产品种类:模拟比较器
安装风格:SMD/SMT
封装/箱体:SOIC-14
通道数量:4 Channel
输出类型:Push-Pull
响应时间:1.2 us
比较器类型:General Purpose
电源电压-最小:2.7 V
电源电压-最大:16 V
工作电源电流:25 uA
每个通道的输出电流:4 mA
Vos-输入偏置电压:5 mV
Ib-输入偏流:600 pA
最小工作温度:-40℃
最大工作温度:+125℃
系列:TS3704
Ios-输入偏置电流:300 pA
最小双重电源电压:1.35 V
工作电源电压:18 V
Pd-功率耗散:830 mW
产品种类:模拟比较器
安装风格:SMD/SMT
封装/箱体:SOIC-14
通道数量:4 Channel
输出类型:Push-Pull
响应时间:1.2 us
比较器类型:General Purpose
电源电压-最小:2.7 V
电源电压-最大:16 V
工作电源电流:25 uA
每个通道的输出电流:4 mA
Vos-输入偏置电压:5 mV
Ib-输入偏流:600 pA
最小工作温度:-40℃
最大工作温度:+125℃
系列:TS3704
Ios-输入偏置电流:300 pA
最小双重电源电压:1.35 V
工作电源电压:18 V
Pd-功率耗散:830 mW

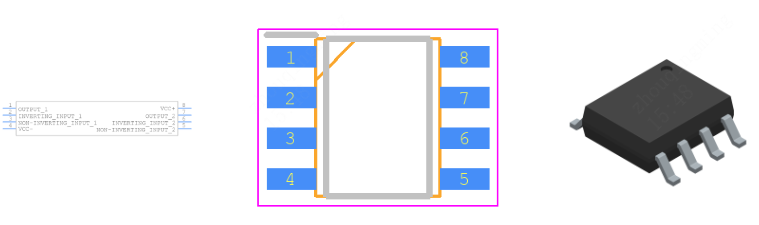

TS3704IDT引脚图
