ST3485EBDR
- 厂商名称st意法半导体
- 元件分类收发器
- 中文描述收发器,RS422/RS485驱动器,3V-3.6电源,SOIC-8<br />
- 英文描述<span>ST3485EBDR,Line Transceiver,RS-485,RS-422 15Mbit/s Differential,3.3V,8-Pin SO</span>
- 数据手册ST3485EBDR数据手册Datasheet PDF
- 在线购买
ST3485EBDR概述
ST3485EBDR是意法半导体（STMicroelectronics）推出的一款高性能的RS-485/RS-422半双工收发器，适用于多种通信应用。以下是其主要特点：
芯片概述
-
功能：ST3485EBDR是一款3.3V供电、半双工、低功耗的RS-485/RS-422收发器，完全符合TIA/EIA-485标准。
-
组成：该收发器包含一个驱动器和一个接收器，可以独立启用或禁用。
关键特性
-
ESD保护：所有发射器输出和接收器输入均受±15 kV IEC 61000-4-2空气放电保护。
-
低功耗：在3.3V供电电压下工作，功耗低。
-
高数据传输速率：保证的数据传输速率至少为12 Mbps。
-
短路保护：驱动器具有短路电流限制，通过热关断电路保护，防止过热。
电气参数
-
工作电压：3.3V。
-
工作温度范围：-40°C至+85°C。
-
电源电流：2.2 mA。
封装
-
封装形式：采用SOIC-8（小型外形集成电路）封装。
ST3485EBDR中文参数
制造商:STMicroelectronics
产品种类:RS-422/RS-485接口IC
系列:ST3485EB
安装风格:SMD/SMT
封装/箱体:SOIC-8
功能:Transceiver
激励器数量:1 Driver
接收机数量:1 Receiver
数据速率:12 Mb/s
电源电压-最大:3.6 V
电源电压-最小:3 V
最小工作温度:-40℃
最大工作温度:+85℃
接口类型:RS-422.RS-485
工作电源电流:2.2 mA
工作电源电压:3.3 V
产品种类:RS-422/RS-485接口IC
系列:ST3485EB
安装风格:SMD/SMT
封装/箱体:SOIC-8
功能:Transceiver
激励器数量:1 Driver
接收机数量:1 Receiver
数据速率:12 Mb/s
电源电压-最大:3.6 V
电源电压-最小:3 V
最小工作温度:-40℃
最大工作温度:+85℃
接口类型:RS-422.RS-485
工作电源电流:2.2 mA
工作电源电压:3.3 V

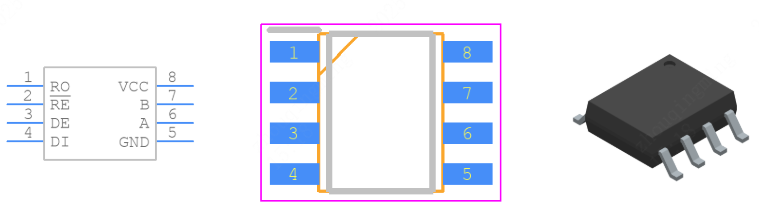

ST3485EBDR引脚图
