TS27L2CDT
- 厂商名称ST意法半导体
- 元件分类运算放大器
- 中文描述运算放大器,2放大器,0.1 MHz,0.04 V/µs,3V至16V,SOIC,8引脚
- 英文描述TS27L2CDT-SO 08.15 JEDE/DUAL CMOS OP AMP
- 数据手册TS27L2CDT数据手册Datasheet PDF
- 在线购买
TS27L2CDT概述
TS27L2CDT是一款精密的超低功耗CMOS双运算放大器，采用8引脚SOIC封装。该器件是一款低成本、低功耗的双运算放大器，设计用于单电源或双电源工作。该运算放大器采用ST硅门CMOS工艺，具有出色的功耗-速度比。它非常适合低功耗应用。CMOS放大器具有极高的输入阻抗和极低的输入电流。与JFET器件相比，它的主要优势在于随温度漂移的输入电流极低。
功耗极低10µA/op
输出电压可以摆动到地
在电容性负载上具有出色的相位裕度
稳定的低失调电压
温度范围为0°C至+70°C
ICC=10µA/amp：TS27L2（超低功耗）
功耗极低10µA/op
输出电压可以摆动到地
在电容性负载上具有出色的相位裕度
稳定的低失调电压
温度范围为0°C至+70°C
ICC=10µA/amp：TS27L2（超低功耗）
TS27L2CDT中文参数
制造商:STMicroelectronics
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:100 kHz
SR-转换速率:40 mV/us
Vos-输入偏置电压:10 mV
Ib-输入偏流:150 pA
电源电压-最大:16 V,+/-8 V
电源电压-最小:3 V,+/-1.5 V
工作电源电流:10 uA
每个通道的输出电流:60 mA
CMRR-共模抑制比:65 dB
en-输入电压噪声密度:68 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:0℃
最大工作温度:+70℃
系列:TS27L2
双重电源电压:+/-3 V,+/-5 V
高度:1.65 mm
输入类型:Differential
Ios-输入偏置电流:1 pA
长度:5 mm
最大双重电源电压:+/-8 V
最小双重电源电压:+/-1.5 V
工作电源电压:3 V to 16 V,+/-1.5 V to+/-8 V
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:100 kHz
SR-转换速率:40 mV/us
Vos-输入偏置电压:10 mV
Ib-输入偏流:150 pA
电源电压-最大:16 V,+/-8 V
电源电压-最小:3 V,+/-1.5 V
工作电源电流:10 uA
每个通道的输出电流:60 mA
CMRR-共模抑制比:65 dB
en-输入电压噪声密度:68 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:0℃
最大工作温度:+70℃
系列:TS27L2
双重电源电压:+/-3 V,+/-5 V
高度:1.65 mm
输入类型:Differential
Ios-输入偏置电流:1 pA
长度:5 mm
最大双重电源电压:+/-8 V
最小双重电源电压:+/-1.5 V
工作电源电压:3 V to 16 V,+/-1.5 V to+/-8 V

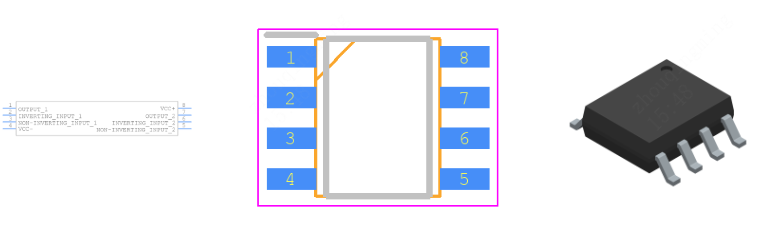

TS27L2CDT引脚图
