MC74HC1G14DTT1G
- 厂商名称ON安森美
- 元件分类门极和反相器
- 中文描述Inverter Schmitt Trigger 1-Element CMOS Automotive 5-Pin TSOP T/R
- 英文描述非门，HC系列，施密特触发，1门，1输入，2.6 mA，2V至6V，SOT-23-5
- 数据手册MC74HC1G14DTT1G数据手册Datasheet PDF
- 在线购买
MC74HC1G14DTT1G概述
MC74HC1G14DTT1G是具有施密特触发器输入的高速CMOS单反相器，采用硅栅CMOS技术制成。内部电路由多级组成，包括一个缓冲输出，可提供高抗噪能力和稳定的输出。与MC74HC系列相比，MC74HC1G14输出驱动电流为1/2。
7ns传播延迟（tPD）
1?A低功耗（ICC）
高抗扰度
平衡的传播延迟
对称输出阻抗
芯片复杂度-101 FET
应用
工业
7ns传播延迟（tPD）
1?A低功耗（ICC）
高抗扰度
平衡的传播延迟
对称输出阻抗
芯片复杂度-101 FET
应用
工业
MC74HC1G14DTT1G中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | HC |
| 输入类型 | 施密特触发器 | 尺寸 | 3 x 1.5 x 1mm |
| 输出类型 | 反相 | 高度 | 1mm |
| 每片芯片元件数目 | 1 | 最高工作温度 | +125 °C |
| 施密特触发器输入 | 是 | 传输延迟测试条件 | 50pF |
| 最长传播延迟时间@最长CL | 155 ns @ 50 pF | 最小工作电源电压 | 2 V |
| 最大高电平输出电流 | -2.6mA | 宽度 | 1mm |
| 最大低电平输出电流 | 2.6mA | 最大工作电源电压 | 6 V |
| 安装类型 | 表面贴装 | 长度 | 3mm |
| 封装类型 | TSOP | 最低工作温度 | -55 °C |
| 引脚数目 | 5 |

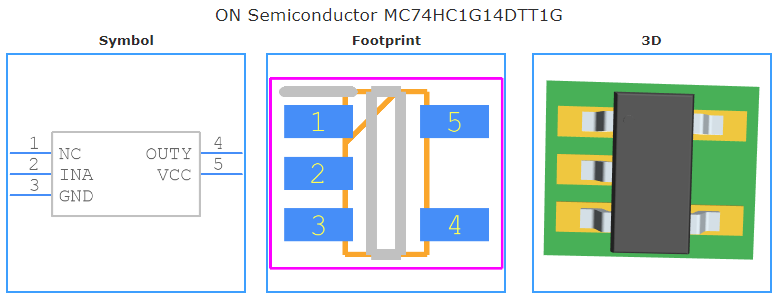

MC74HC1G14DTT1G引脚图
