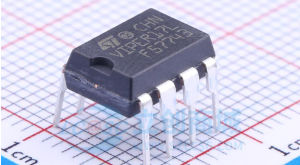

VIPER17LN
- 厂商名称意法半导体
- 元件分类AC-DC转换器
- 中文描述芯片,交流/直流离线开关,VIPerPlus系列,反激式,85 VAC-265 VAC,10 W,DIP-7
- 英文描述VIPerPlus family:Fixed frequency 6W high performance off line high voltage converter
- 数据手册VIPER17LN数据手册Datasheet PDF
- 在线购买
VIPER17LN概述
VIPER17LN是一款离线转换器，具有800V强固电源部分、PWM控制、两级过流保护、过压和过载保护、迟滞热保护、软启动和任何故障条件消除后的安全自动重启。猝发模式运行和极低的设备功耗符合待机节能规定。超前频率抖动降低了EMI滤波器的成本。当整流输入电压水平低于系统规定的正常最低水平时，掉电功能可保护开关电源。高压启动电路嵌入在器件中。
带频率抖动的PWM操作，可降低电磁干扰
具有可调设定点的限流功能
可调且精确的过压保护
故障后安全自动重启
磁滞式热关断
60kHz工作频率
带频率抖动的PWM操作，可降低电磁干扰
具有可调设定点的限流功能
可调且精确的过压保护
故障后安全自动重启
磁滞式热关断
60kHz工作频率
VIPER17LN中文参数
| 制造商: | STMicroelectronics | 技术: | Si |
| 产品种类: | 交流/直流转换器 | 开关频率: | 60 kHz |
| 安装风格: | Through Hole | 占空比 - 最大: | 0.8 |
| 封装 / 箱体: | DIP-7 | 工作电源电流: | 1.8 mA |
| 输出电压: | 800 V | 最小工作温度: | - 40 ℃ |
| 输出功率: | 9 W | 最大工作温度: | + 150 ℃ |
| 输入/电源电压—最小值: | 8.5 V | 输出电流: | 420 mA |
| 输入/电源电压—最大值: | 23.5 V | 系列: | VIPER17 |
| 拓扑结构: | Flyback | 输出端数量: | 1 Output |

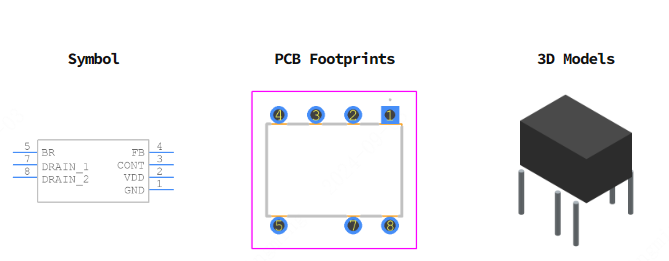

VIPER17LN引脚图
