ADT7411ARQZ
- 厂商名称ADI
- 元件分类温度传感器
- 中文描述温度传感器芯片,数字式,±0.5°C,-40°C,+120°C,QSOP,16引脚
- 英文描述SPI-/I2C-Compatible,10-Bit Digital Temperature Sensor and 8-Channel ADC
- 数据手册ADT7411ARQZ数据手册Datasheet PDF
- 在线购买
ADT7411ARQZ概述
ADT7411是一款10位数字温度传感器和8通道ADC。它包括一个带隙温度传感器和一个10位ADC，用于监测和数字化温度读数，分辨率为0.25℃。ADC通道的输入电压范围为0V至2.25V，输入带宽为直流。ADC通道的参考是内部产生的。它提供两种串行接口选择：一个与SPI、QSPI、MICROWIRE和DSP接口标准兼容的4线串行接口和一个2线的SMBus/I²C接口。它具有一个通过串行接口控制的待机模式。它的宽电源电压范围、低电源电流和兼容SPI-/I²C的接口使其成为各种应用的理想选择，包括个人电脑、办公设备和家用电器。典型的应用是便携式电池供电的仪器、个人电脑、智能电池充电器、电信系统电子测试设备、家用电器、过程控制。
双缓冲输入逻辑I²C、SPI、QSPI™、MICROWIRE™和DSP兼容
4线串行接口，兼容SMBus数据包错误检查（PEC）
未调整的总误差（TUE）为FSR最大值的3%（VDD=2.7V至5.5V，-40℃至+120℃）
失调误差为FSR最大值的±0.5%（VDD=2.7V至5.5V，GND=0V，-40℃至+120℃）
额定输入电压为2.25V（AIN1至AIN8，控制配置3中C4=0）
直流泄漏电流最大为±1µA（VDD=2.7V至5.5V，GND=0V，-40℃至+120℃）
温度系数为80ppm/°C（典型值）（VDD=2.7V至5.5V，GND=0V，-40°C至+120°C）
16引脚QSOP封装
温度额定范围:-40°C到+120°C
双缓冲输入逻辑I²C、SPI、QSPI™、MICROWIRE™和DSP兼容
4线串行接口，兼容SMBus数据包错误检查（PEC）
未调整的总误差（TUE）为FSR最大值的3%（VDD=2.7V至5.5V，-40℃至+120℃）
失调误差为FSR最大值的±0.5%（VDD=2.7V至5.5V，GND=0V，-40℃至+120℃）
额定输入电压为2.25V（AIN1至AIN8，控制配置3中C4=0）
直流泄漏电流最大为±1µA（VDD=2.7V至5.5V，GND=0V，-40℃至+120℃）
温度系数为80ppm/°C（典型值）（VDD=2.7V至5.5V，GND=0V，-40°C至+120°C）
16引脚QSOP封装
温度额定范围:-40°C到+120°C
ADT7411ARQZ中文参数
制造商:Analog Devices Inc.
产品种类:温度传感器
输出类型:Digital
准确性:+/-3 C
最小工作温度:-40℃
最大工作温度:+120℃
封装/箱体:QSOP-16
接口类型:I2C,SPI
电源电压-最小:2.7 V
电源电压-最大:5.5 V
配置:Remote
分辨率:10 bit
关闭:Shutdown
安装风格:SMD/SMT
工作电源电流:3 mA
产品种类:温度传感器
输出类型:Digital
准确性:+/-3 C
最小工作温度:-40℃
最大工作温度:+120℃
封装/箱体:QSOP-16
接口类型:I2C,SPI
电源电压-最小:2.7 V
电源电压-最大:5.5 V
配置:Remote
分辨率:10 bit
关闭:Shutdown
安装风格:SMD/SMT
工作电源电流:3 mA

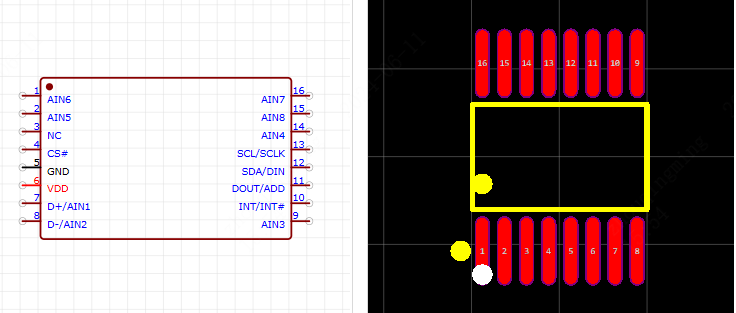

ADT7411ARQZ引脚图
