AD9958BCPZ-REEL7
- 厂商名称ADI
- 元件分类数据采集ADC/DAC
- 中文描述幅度/频率/相位控制器，1.71 V至1.89 V输入，LFCSP-EP-56，-40°C至85°C
- 英文描述2-Channel,500 MSPS DDS with 10-Bit DACs
- 数据手册AD9958BCPZ-REEL7数据手册Datasheet PDF
- 在线购买
AD9958BCPZ-REEL7概述
AD9954是一款直接数字合成器(DDS)，它采用先进技术，与内部高速、高性能DAC相结合，形成一个完整的数字可编程高频合成器，能够生成频率高达160 MHz的灵敏模拟输出正弦波形。AD9954可通过高速串行I/O端口进行编程。该器件包括静态RAM、支持多种模式的灵活扫频功能以及用户定义的线性扫频工作模式。典型应用包括敏捷LO频率合成、可编程时钟发生器、雷达和扫描系统的调频啁啾源、汽车雷达、测试和测量设备以及声光器件驱动器。
2个同步的DDS通道，速度为500MSPS
通道间独立的频率/相位/振幅控制
频率/相位/振幅变化的匹配延迟
出色的通道间隔离（72dB）
线性频率/相位/振幅扫频能力
高达16级的频率/相位/振幅调制（引脚可选）
可单独编程的DAC全量程电流
0.12Hz或更高的频率调整分辨率，14/10位相位偏移/振幅缩放分辨率
56引脚LFCSP
WD封装
工作温度范围:-40°C到85°C
2个同步的DDS通道，速度为500MSPS
通道间独立的频率/相位/振幅控制
频率/相位/振幅变化的匹配延迟
出色的通道间隔离（72dB）
线性频率/相位/振幅扫频能力
高达16级的频率/相位/振幅调制（引脚可选）
可单独编程的DAC全量程电流
0.12Hz或更高的频率调整分辨率，14/10位相位偏移/振幅缩放分辨率
56引脚LFCSP
WD封装
工作温度范围:-40°C到85°C
AD9958BCPZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:数据采集ADC/DAC–专业
系列:AD9958
安装风格:SMD/SMT
封装/箱体:LFCSP-56
产品:Direct Digital Syntheses
类型:Synthesizer
分辨率:10 bit
通道数量:2 Channel
电源电压-最小:1.71 V
电源电压-最大:1.89 V
最小工作温度:-40℃
最大工作温度:+85℃
湿度敏感性:Yes
转换器数量:2 Converter
产品种类:数据采集ADC/DAC–专业
系列:AD9958
安装风格:SMD/SMT
封装/箱体:LFCSP-56
产品:Direct Digital Syntheses
类型:Synthesizer
分辨率:10 bit
通道数量:2 Channel
电源电压-最小:1.71 V
电源电压-最大:1.89 V
最小工作温度:-40℃
最大工作温度:+85℃
湿度敏感性:Yes
转换器数量:2 Converter

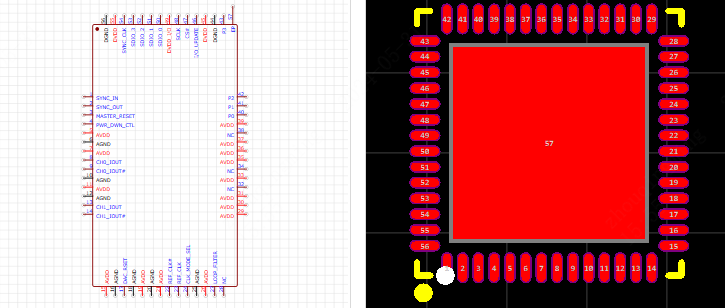

AD9958BCPZ-REEL7引脚图
