AD8534ARUZ-REEL
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 轨至轨输入, 4 放大器, 3 MHz, 5 V/µs, 2.7V 至 6V, TSSOP, 14 引脚
- 英文描述Operational Amplifiers-Op Amps QUAD CMOS RAIL-TO-RAIL OP AMP
- 数据手册AD8534ARUZ-REEL数据手册Datasheet PDF
- 在线购买
AD8534ARUZ-REEL概述
AD8534是一款四通道、轨至轨输入/输出单电源放大器。极低的输入偏置电流使该器件可用于积分器、二极管放大和其他需要低输入偏置电流的应用。电源电流在5V时每个放大器只有750μA，使低电流应用能够控制高电流负载。在输入和输出端实现轨至轨摆动的能力使设计者能够在单电源系统中缓冲CMOS DAC、ASIC或其他宽输出摆动器件。它被广泛用于计算机、声口、声卡和机顶盒的音频放大，多媒体音频LCD驱动器，ASIC输入或输出放大器，耳机驱动器等应用。
2.7V到6V单电源供电
高输出电流为±250mA（典型值）
在（VS=3V，VCM=1.5V，TA=25°C）时，宽带宽为2.2MHz（典型值）
在（RL=2Kohm）时，压摆率为3.5V/μs（典型值）
低输入电流
单位增益稳定，无相位反转
在(f=1kHz)时，电压噪声密度为45nV/√Hz（典型值）
在(f=1kHz)时，电流噪声密度为0.05pA/√Hz（典型值）
工作温度:-40°C到+85°C
封装方式为14引脚TSSOP
2.7V到6V单电源供电
高输出电流为±250mA（典型值）
在（VS=3V，VCM=1.5V，TA=25°C）时，宽带宽为2.2MHz（典型值）
在（RL=2Kohm）时，压摆率为3.5V/μs（典型值）
低输入电流
单位增益稳定，无相位反转
在(f=1kHz)时，电压噪声密度为45nV/√Hz（典型值）
在(f=1kHz)时，电流噪声密度为0.05pA/√Hz（典型值）
工作温度:-40°C到+85°C
封装方式为14引脚TSSOP
AD8534ARUZ-REEL中文参数
制造商:Analog Devices Inc.
产品种类:高速运算放大器
系列:ADA4857-2
通道数量:2 Channel
GBP-增益带宽产品:410 MHz
SR-转换速率:2.8 kV/us
电压增益dB:57 dB
CMRR-共模抑制比:-86 dB
每个通道的输出电流:50 mA
Ib-输入偏流:3.3 uA
Vos-输入偏置电压:2 mV
电源电压-最大:10.5 V
电源电压-最小:4.5 V
工作电源电流:11 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:LFCSP-16
商标:Analog Devices
en-输入电压噪声密度:4.4 nV/sqrt Hz
最大双重电源电压:+/-5.25 V
最小双重电源电压:+/-2.25 V
湿度敏感性:Yes
工作电源电压:4.5 V to 10 V
PSRR-电源抑制比:-62 dB
稳定时间:15 ns
关闭:No Shutdown
产品种类:高速运算放大器
系列:ADA4857-2
通道数量:2 Channel
GBP-增益带宽产品:410 MHz
SR-转换速率:2.8 kV/us
电压增益dB:57 dB
CMRR-共模抑制比:-86 dB
每个通道的输出电流:50 mA
Ib-输入偏流:3.3 uA
Vos-输入偏置电压:2 mV
电源电压-最大:10.5 V
电源电压-最小:4.5 V
工作电源电流:11 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:LFCSP-16
商标:Analog Devices
en-输入电压噪声密度:4.4 nV/sqrt Hz
最大双重电源电压:+/-5.25 V
最小双重电源电压:+/-2.25 V
湿度敏感性:Yes
工作电源电压:4.5 V to 10 V
PSRR-电源抑制比:-62 dB
稳定时间:15 ns
关闭:No Shutdown

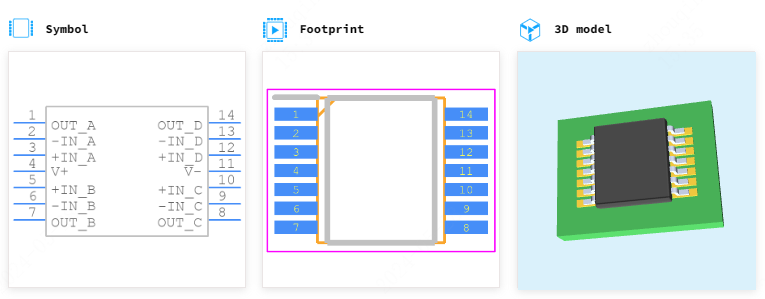

AD8534ARUZ-REEL引脚图
