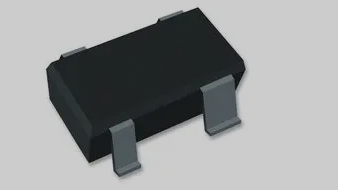

ADM6713SAKSZ-REEL7
- 厂商名称ADI
- 元件分类监控电路
- 中文描述微处理器监控器，1个监控器，手动，低电平有效，开漏，1至5.5V输入，SC-70-4
- 英文描述Microprocessor Supervisory Circuit in 4-Lead SC70
- 数据手册ADM6713SAKSZ-REEL7数据手册Datasheet PDF
- 在线购买
ADM6713SAKSZ-REEL7概述
ADM6713SAKSZ-REEL7是一款微处理器监控电路。它是一个复位发生器电路，适用于基于微处理器的系统。它可在上电、断电以及电源电压低于预设阈值时提供复位信号。此外，它还有一个消隐手动复位输入，因此也可通过外部开关或逻辑信号启动复位信号。它具有推挽式输出，因此无需额外的外部元件。它具有高可靠性、精确的电压基准和对VCC快速负向瞬变的抗扰度。典型应用包括微处理器系统、计算机、控制器、智能仪表和汽车系统。
指定超温，重置超时时间为140 ms（最小值）
手动复位输入，开漏有效低电平RESET输出
复位断言低至1V VCC，电源抗干扰能力强
在TA=0°C至70°C时，VCC工作电压范围为1至5.5V
在VCC 5.5V、TA=-40°C至+85°C时，电源电流为16μA（典型值）
复位阈值温度系数为30ppm/°C
故障免疫典型值为100ns
2.93V低电平有效RESET阈值
4引脚SC70封装
温度范围:-40°C到+125°C
指定超温，重置超时时间为140 ms（最小值）
手动复位输入，开漏有效低电平RESET输出
复位断言低至1V VCC，电源抗干扰能力强
在TA=0°C至70°C时，VCC工作电压范围为1至5.5V
在VCC 5.5V、TA=-40°C至+85°C时，电源电流为16μA（典型值）
复位阈值温度系数为30ppm/°C
故障免疫典型值为100ns
2.93V低电平有效RESET阈值
4引脚SC70封装
温度范围:-40°C到+125°C
ADM6713SAKSZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:监控电路
RoHS:详细信息
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SC-70-4
阈值电压:2.93 V
被监测输入数:1 Input
输出类型:Open Drain
人工复位:Manual Reset
看门狗计时器:No Watchdog
电池备用开关:No Backup
重置延迟时间:240 ms
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+125℃
准确性:1.5%
系列:ADM6713
芯片启用信号:No Chip Enable
工作电源电流:35 uA
过电压阈值:2.96 V
功率失效检测:No
电源电压-最小:1 V
欠电压阈值:2.89 V
产品种类:监控电路
RoHS:详细信息
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SC-70-4
阈值电压:2.93 V
被监测输入数:1 Input
输出类型:Open Drain
人工复位:Manual Reset
看门狗计时器:No Watchdog
电池备用开关:No Backup
重置延迟时间:240 ms
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+125℃
准确性:1.5%
系列:ADM6713
芯片启用信号:No Chip Enable
工作电源电流:35 uA
过电压阈值:2.96 V
功率失效检测:No
电源电压-最小:1 V
欠电压阈值:2.89 V

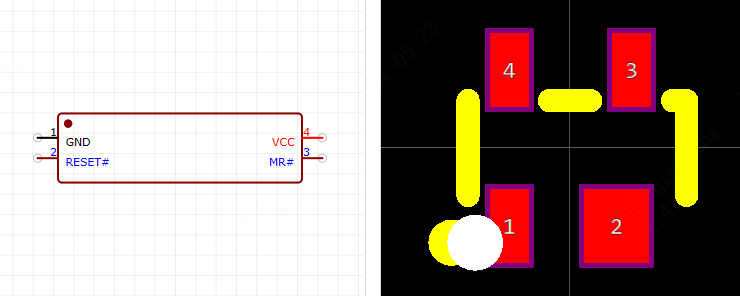

ADM6713SAKSZ-REEL7引脚图
