TMP01FPZ

厂商名称ADI
元件分类温度传感器
中文描述温度传感器芯片,电压,±3°C,-55°C,+125°C,DIP,8引脚
英文描述TMP01FPZ,Temperature Sensor±1°C 4.5→13.2 V 8-Pin PDIP
数据手册TMP01FPZ数据手册Datasheet PDF
在线购买

TMP01FPZ概述

TMP01是一款温度传感器，它产生一个与绝对温度成比例的电压输出，当设备高于或低于一个特定的温度范围时，从两个输出中的一个产生控制信号。高/低温度跳闸点和迟滞（过冲）带都由用户选择的外部电阻决定。它包括一个带隙电压基准与一对匹配的比较器相结合。迟滞也是由外部电阻链编程的，并由从2.5V基准中提取的总电流决定。这个电流是镜像的，用于在比较器跳闸后产生一个适当极性的迟滞失调电压。它可用于温度过高/过低传感器和报警、板级温度感应、温度控制器、电子恒温器、热保护、HVAC系统、工业过程控制、远程传感器等应用。

温度比例电压输出

用户可编程的温度跳闸点

用户可编程的迟滞

20mA开集电极跳闸点输出

TTL,CMOS兼容

4.5V到13.2V单电源供电

±1°C的典型温度精度

工作温度:-40°C到+85°C

封装方式为8引脚窄体PDIP

TMP01FPZ中文参数

制造商:Analog Devices Inc.

产品种类:温度传感器

输出类型:Analog

准确性:+/-3 C

最小工作温度:-40℃

最大工作温度:+85℃

封装/箱体:PDIP-8

接口类型:-

电源电压-最小:4.5 V

电源电压-最大:13.2 V

配置:Remote

关闭:No Shutdown

系列:TMP01

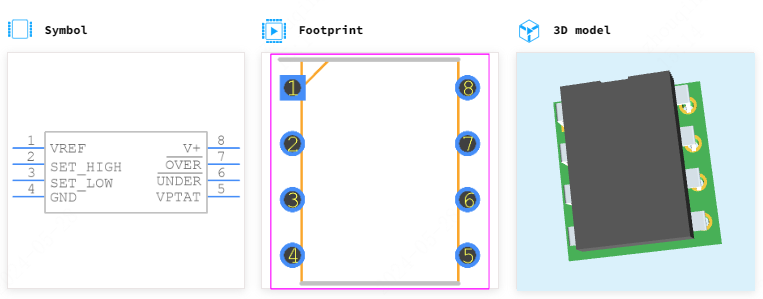

TMP01FPZ引脚图
