ADuM1281ARZ
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器, 2 放大器, 3.135 V, 5.5 V, NSOIC, 8 引脚, 1 Mbps
- 英文描述Analog Devices ADUM1281ARZ PCB SMT 2-channel Digital Isolator,3000 Vrms,8-Pin SOIC
- 数据手册ADuM1281ARZ数据手册Datasheet PDF
- 在线购买
ADuM1281ARZ概述
ADuM1281是一款基于Analog Devices,Inc.的iCoupler®技术的3KV RMS双通道数字隔离器。这种隔离元件结合了高速CMOS和单片空气芯变压器技术，提供了优于光耦合器器件和其他集成耦合器等替代品的出色性能特征。与其他光耦合器替代品不同，该隔离器具有专利的刷新功能，在没有输入逻辑转换的情况下确保直流正确性。典型的应用包括通用多通道隔离、数据转换器隔离、工业现场总线隔离、混合动力电动汽车、电池监控和电机驱动。符合UL认可：根据UL 1577，1分钟3000Vrms、CSA组件验收通知5A、VDE合格证书、DIN V VDE V 0884-10(VDE V 0884-10)：2006-12。
在VDD1侧有1输入，在VDD2侧有1输入，1Mbps最大数据速率
默认高输出
低动态功耗
双向通信
高共模瞬态抗扰:25KV/μs
3.3 V至5V电平转换
温度范围:-40°C到+125°C
提供8引脚SOIC-N封装
50ns最大传播延迟(5V)
在VDD1侧有1输入，在VDD2侧有1输入，1Mbps最大数据速率
默认高输出
低动态功耗
双向通信
高共模瞬态抗扰:25KV/μs
3.3 V至5V电平转换
温度范围:-40°C到+125°C
提供8引脚SOIC-N封装
50ns最大传播延迟(5V)
ADuM1281ARZ中文参数
制造商:Analog Devices Inc.
产品种类:数字隔离器
系列:ADUM1281
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
极性:Unidirectional
数据速率:1 Mb/s
绝缘电压:3000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:3.135 V
工作电源电流:2.1 mA,2.3 mA
传播延迟时间:23 ns
最小工作温度:-40℃
最大工作温度:+125℃
商标:Analog Devices
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
产品种类:数字隔离器
系列:ADUM1281
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
极性:Unidirectional
数据速率:1 Mb/s
绝缘电压:3000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:3.135 V
工作电源电流:2.1 mA,2.3 mA
传播延迟时间:23 ns
最小工作温度:-40℃
最大工作温度:+125℃
商标:Analog Devices
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V

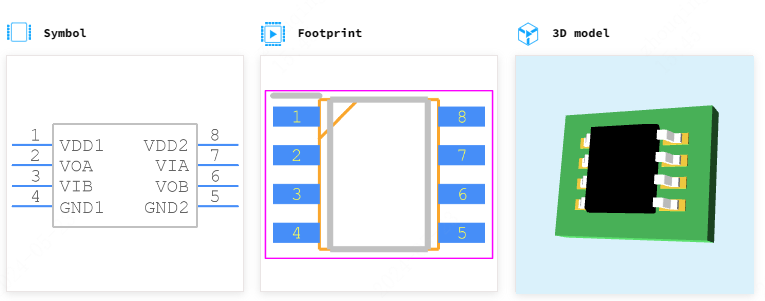

ADuM1281ARZ引脚图
