AD8278ARZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 1 放大器, 1 MHz, 1.4 V/µs, 2V 至 36V, ± 2V 至 ± 18V, NSOIC, 8 引脚
- 英文描述Analog Devices AD8278ARZ,Differential Amplifier 8-Pin SOIC
- 数据手册AD8278ARZ数据手册Datasheet PDF
- 在线购买
AD8278ARZ概述
AD8278是一款通用差分放大器。它适用于需要高性能和低功耗的电力关键应用中的精密信号调节。它提供优异的共模抑制比（80dB）和高带宽，同时放大远远超过电源轨的输入信号。片上电阻经过激光微调，具有出色的增益精度和高CMRR。其还具有极低的增益漂移与温度的关系。放大器的共模范围几乎扩展到电源电压的三倍（对于G=½），使放大器成为需要高共模电压范围的单电源应用的理想选择。输入端的内部电阻和ESD电路也为运算放大器提供了过压保护。它被广泛用于电压测量和监测、电流测量和监测、仪表放大器构件块、便携式、电池供电设备、测试和测量等应用。
低电源电流最大为200μA（每个放大器）
在VS=2.5V时，低功率耗散为0.5mW
带宽为1MHz（G=½）
CMRR:74dB最小值
低失调电压漂移为5μV/℃（最大值）
低增益漂移最大为5ppm/°C
增强压摆率:1.4V/μs
单电源电压为2V至36V，双电源电压为±2V至±18V
输出在（f=0.1Hz至10Hz）时，电压噪音为1.4μV p-p
工作温度为-40°C至+85°C，封装样式为8引脚SOIC-N
低电源电流最大为200μA（每个放大器）
在VS=2.5V时，低功率耗散为0.5mW
带宽为1MHz（G=½）
CMRR:74dB最小值
低失调电压漂移为5μV/℃（最大值）
低增益漂移最大为5ppm/°C
增强压摆率:1.4V/μs
单电源电压为2V至36V，双电源电压为±2V至±18V
输出在（f=0.1Hz至10Hz）时，电压噪音为1.4μV p-p
工作温度为-40°C至+85°C，封装样式为8引脚SOIC-N
AD8278ARZ中文参数
制造商:Analog Devices Inc.
产品种类:差分放大器
系列:AD8278
通道数量:1 Channel
GBP-增益带宽产品:1 MHz
SR-转换速率:1.4 V/us
CMRR-共模抑制比:74 dB
每个通道的输出电流:15 mA
Vos-输入偏置电压:50 uV
电源电压-最大:36 V
电源电压-最小:2 V
工作电源电流:200 uA
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
输入电压范围—最大:1.5 V
最大双重电源电压:18 V
工作电源电压:2 V to 36 V
Pd-功率耗散:500 uW
产品种类:差分放大器
系列:AD8278
通道数量:1 Channel
GBP-增益带宽产品:1 MHz
SR-转换速率:1.4 V/us
CMRR-共模抑制比:74 dB
每个通道的输出电流:15 mA
Vos-输入偏置电压:50 uV
电源电压-最大:36 V
电源电压-最小:2 V
工作电源电流:200 uA
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
输入电压范围—最大:1.5 V
最大双重电源电压:18 V
工作电源电压:2 V to 36 V
Pd-功率耗散:500 uW

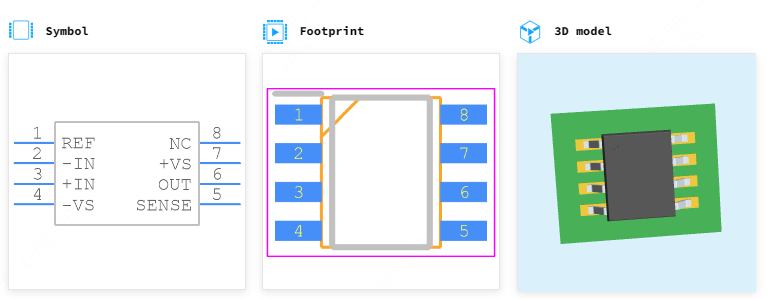

AD8278ARZ引脚图
