AD5302BRMZ
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述数模转换器,8 bit,3线,Microwire,QSPI,串行,SPI,2.5V至5.5V,MSOP,10引脚
- 英文描述2.5 V to 5.5 V,230µA,Dual Rail-to-Rail Voltage Output 8-Bit DAC in a 10-Lead MicroSOIC Package
- 数据手册AD5302BRMZ数据手册Datasheet PDF
- 在线购买
AD5302BRMZ概述
AD5302是一款双通道8位缓冲电压输出DAC。它具有片上输出放大器，允许输出以0.7V/μs的压摆率进行轨至轨摆动。它采用通用的3线串行接口，工作时钟频率高达30MHz，与标准SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容。它被广泛用于便携式电池供电的仪器、数字增益和偏移调整、可编程电压和电流源、可编程衰减器等应用。
分辨率为8位，相对精度为±0.15LSB（典型值）
差分非线性为±0.02（典型值），双缓冲输入逻辑
微功耗操作为300μA 5V（包括参考电流）
工作电源范围为2.5V至5.5V
在所有代码上保证单调设计，有缓冲/非缓冲参考输入选项
0V至VREF输出电压，上电复位至0V
通过LDAC同时更新DAC的输出
带有施密特触发输入的低功耗串行接口
片上轨至轨输出缓冲放大器
工作温度为-40°C至+105°C，封装样式为10引脚MSOP
分辨率为8位，相对精度为±0.15LSB（典型值）
差分非线性为±0.02（典型值），双缓冲输入逻辑
微功耗操作为300μA 5V（包括参考电流）
工作电源范围为2.5V至5.5V
在所有代码上保证单调设计，有缓冲/非缓冲参考输入选项
0V至VREF输出电压，上电复位至0V
通过LDAC同时更新DAC的输出
带有施密特触发输入的低功耗串行接口
片上轨至轨输出缓冲放大器
工作温度为-40°C至+105°C，封装样式为10引脚MSOP
AD5302BRMZ中文参数
制造商:Analog Devices Inc.
产品种类:数模转换器-DAC
系列:AD5302
分辨率:8 bit
采样比:167 kS/s
通道数量:2 Channel
稳定时间:6 us
输出类型:Voltage Buffered
接口类型:3-Wire,DSP,Microwire,QSPI,SPI
模拟电源电压:2.5 V to 5.5 V
数字电源电压:2.5 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+105℃
安装风格:SMD/SMT
封装/箱体:MSOP-10
DNL-微分非线性:+/-0.02 LSB
INL-积分非线性:+/-0.15 LSB
转换器数量:2 Converter
Pd-功率耗散:2.5 mW
电源电压-最大:5.5 V
电源电压-最小:2.5 V
产品种类:数模转换器-DAC
系列:AD5302
分辨率:8 bit
采样比:167 kS/s
通道数量:2 Channel
稳定时间:6 us
输出类型:Voltage Buffered
接口类型:3-Wire,DSP,Microwire,QSPI,SPI
模拟电源电压:2.5 V to 5.5 V
数字电源电压:2.5 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+105℃
安装风格:SMD/SMT
封装/箱体:MSOP-10
DNL-微分非线性:+/-0.02 LSB
INL-积分非线性:+/-0.15 LSB
转换器数量:2 Converter
Pd-功率耗散:2.5 mW
电源电压-最大:5.5 V
电源电压-最小:2.5 V

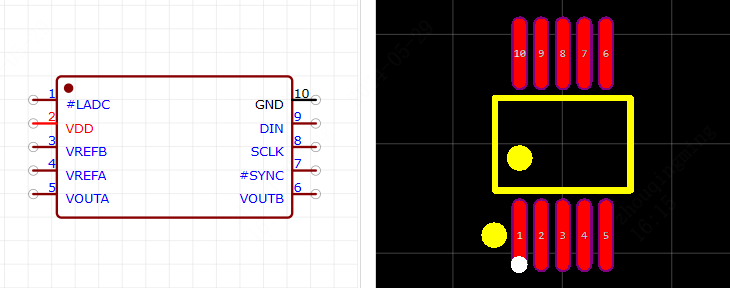

AD5302BRMZ引脚图
