OP292GSZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,2放大器,4 MHz,4 V/µs,4.5V至33V,NSOIC,8引脚
- 英文描述Dual Single Supply Operational Amplifier
- 数据手册OP292GSZ数据手册Datasheet PDF
- 在线购买
OP292GSZ概述
OP292是一款低成本、通用型双运算放大器，专为单电源应用而设计，非常适合5V系统。OP292采用Analog Devices公司的CBCMOS工艺制造，具有PNP输入级，允许输入电压范围包括接地。BiCMOS输出级可使输出摆动到地，同时沉入电流。该器件具有单增益稳定性，速度和性能兼备，适合单电源或双电源工作。它具有高压摆率和高带宽，开环增益超过40,000，偏移电压低于0.8mV和1mV。应用范围包括磁盘驱动器、移动电话、伺服控制、调制解调器和传真机、寻呼机、电源监控器和控制、电池供电仪器。
输入共模包括接地
输出对地波动
低输入偏移电压
高开环增益
无相位反转
典型输入偏置电流为0.75µA（-40°C≤TA≤+85°C，VS=5V，VCM=0V，VO=2V）
典型电源抑制比为95dB（VS=4.5V至30V，VO=2V，TA=25°C）
额定工作温度范围为-40至+125°C
8引线窄体SOIC-N
输入共模包括接地
输出对地波动
低输入偏移电压
高开环增益
无相位反转
典型输入偏置电流为0.75µA（-40°C≤TA≤+85°C，VS=5V，VCM=0V，VO=2V）
典型电源抑制比为95dB（VS=4.5V至30V，VO=2V，TA=25°C）
额定工作温度范围为-40至+125°C
8引线窄体SOIC-N
OP292GSZ中文参数
制造商:Analog Devices Inc.
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:4 MHz
SR-转换速率:3 V/us
Vos-输入偏置电压:800 uV
Ib-输入偏流:700 nA
电源电压-最大:33 V
电源电压-最小:4.5 V
工作电源电流:2.4 mA
每个通道的输出电流:50 nA
CMRR-共模抑制比:95 dB
en-输入电压噪声密度:15 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:OP292
In—输入噪声电流密度:0.7 pA/sqrt Hz
工作电源电压:5 V,9 V,12 V,15 V,18 V,24 V,28 V
PSRR-电源抑制比:75 dB
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:4 MHz
SR-转换速率:3 V/us
Vos-输入偏置电压:800 uV
Ib-输入偏流:700 nA
电源电压-最大:33 V
电源电压-最小:4.5 V
工作电源电流:2.4 mA
每个通道的输出电流:50 nA
CMRR-共模抑制比:95 dB
en-输入电压噪声密度:15 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:OP292
In—输入噪声电流密度:0.7 pA/sqrt Hz
工作电源电压:5 V,9 V,12 V,15 V,18 V,24 V,28 V
PSRR-电源抑制比:75 dB

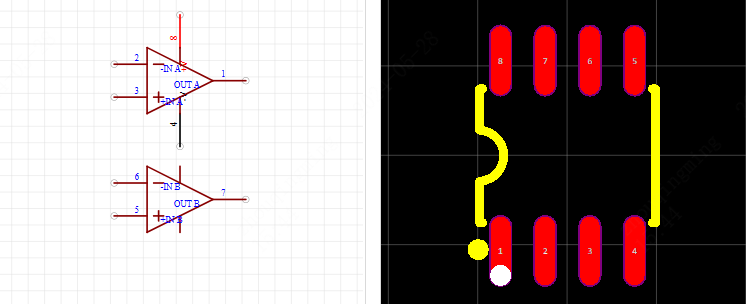

OP292GSZ引脚图
