AD7998BRUZ-1REEL
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器, 12 bit, 188 kSPS, 单端, 2线, I2C, 串行, 单, 2.7 V
- 英文描述8-Channel,12-Bit ADC with I2C Compatible Interface in 20-Lead TSSOP
- 数据手册AD7998BRUZ-1REEL数据手册Datasheet PDF
- 在线购买
AD7998BRUZ-1REEL概述
AD7998是一款8通道、12位、低功耗、逐次逼近ADC，具有I²C兼容接口。它采用2.7V至5.5V单电源供电，转换时间为2µs。该器件包含一个8通道多路复用器和跟踪保持放大器，可处理高达11MHz的输入频率。它提供与I²C接口兼容的两线串行接口。该器件在不转换时通常处于关机状态，只有在转换时才加电。转换过程可通过CONVST引脚、命令模式（转换在I²C写入操作中进行）或通过软件控制选择的自动转换间隔模式进行控制。它需要一个外部基准，该基准应应用于REFIN引脚，电压范围为1.2V至VDD。这使得ADC的动态输入范围最广。
低功耗，定序器操作
自动循环模式，超出范围指示器/警报功能
兼容I²C®的串行接口支持标准、快速和高速模式
可通过AS进行引脚选择寻址，关机模式电流最大为1µA
在（VDD=2.7V至5.5V时）信噪比最小为71dB
总谐波失真在（VDD=2.7V至5.5V时）最大为-78dB
VDD=2.7V至5.5V时，全功率带宽典型值为11MHz
VDD=2.7V至5.5V时，孔径抖动典型值为50ps
VDD=2.7V至5.5V时，积分非线性度最大为±1LSB
工作温度为-40°C至+85°C，封装类型为20引线TSSOP
低功耗，定序器操作
自动循环模式，超出范围指示器/警报功能
兼容I²C®的串行接口支持标准、快速和高速模式
可通过AS进行引脚选择寻址，关机模式电流最大为1µA
在（VDD=2.7V至5.5V时）信噪比最小为71dB
总谐波失真在（VDD=2.7V至5.5V时）最大为-78dB
VDD=2.7V至5.5V时，全功率带宽典型值为11MHz
VDD=2.7V至5.5V时，孔径抖动典型值为50ps
VDD=2.7V至5.5V时，积分非线性度最大为±1LSB
工作温度为-40°C至+85°C，封装类型为20引线TSSOP
AD7998BRUZ-1REEL中文参数
制造商:Analog Devices Inc.
产品种类:模数转换器-ADC
系列:AD7998
安装风格:SMD/SMT
封装/箱体:TSSOP-20
分辨率:12 bit
通道数量:8 Channel
接口类型:I2C
采样比:188 kS/s
输入类型:Single-Ended
结构:SAR
模拟电源电压:2.7 V to 5.5 V
数字电源电压:2.7 V to 5.5 V
SNR–信噪比:71 dB
最小工作温度:-40℃
最大工作温度:+85℃
DNL-微分非线性:-0.9 LSB/1 LSB
增益误差:+/-2 LSB
高度:1.05 mm
INL-积分非线性:+/-1 LSB
输入电压:2.5 V
长度:6.5 mm
ADC输入端数量:8 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:6.05 mW
功耗:2.31 mW
电源电压-最大:5 V
电源电压-最小:5 V
产品种类:模数转换器-ADC
系列:AD7998
安装风格:SMD/SMT
封装/箱体:TSSOP-20
分辨率:12 bit
通道数量:8 Channel
接口类型:I2C
采样比:188 kS/s
输入类型:Single-Ended
结构:SAR
模拟电源电压:2.7 V to 5.5 V
数字电源电压:2.7 V to 5.5 V
SNR–信噪比:71 dB
最小工作温度:-40℃
最大工作温度:+85℃
DNL-微分非线性:-0.9 LSB/1 LSB
增益误差:+/-2 LSB
高度:1.05 mm
INL-积分非线性:+/-1 LSB
输入电压:2.5 V
长度:6.5 mm
ADC输入端数量:8 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:6.05 mW
功耗:2.31 mW
电源电压-最大:5 V
电源电压-最小:5 V

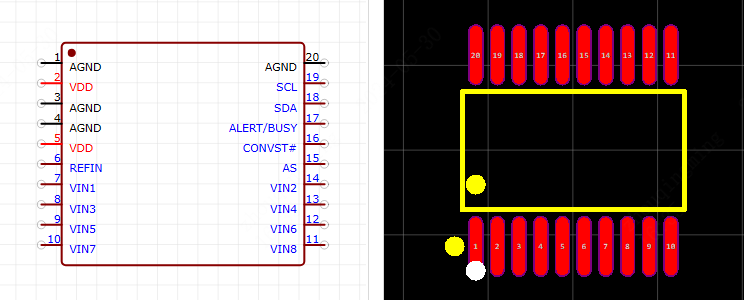

AD7998BRUZ-1REEL引脚图
