AD829ARZ-REEL7
- 厂商名称ADI
- 元件分类视频放大器
- 中文描述视频放大器,1放大器,600 MHz,230 V/µs,-40°C,125°C
- 英文描述Video Amplifiers SOIC HIGH SPEED VIDEO OP AMP
- 数据手册AD829ARZ-REEL7数据手册Datasheet PDF
- 在线购买
AD829ARZ-REEL7概述
Ad829是一款高速、低噪声、视频运算放大器。该器件表现出优异的直流性能。它对低至500 ohm的负载具有30V/mV的最小开环增益，1.7nV/√Hz的低输入电压噪声，以及最大1mV的低输入失调电压。共模抑制和电源抑制比率均为120dB。该运算放大器在多通道、高速数据转换中也很有用，其快速（90ns至0.1%）的沉降时间很重要。在这种应用中，该器件可作为8位至10位ADC的输入缓冲器，并作为高速DAC的输出I/V转换器。
增益带宽产品为600MHz（典型值）
失调电压漂移为0.3µV/°C（典型值）
压摆率为150V/µs（典型值）
沉降时间至0.1%为65ns（典型值）
电源抑制比为120dB（典型值）
静态电流为5mA（典型值）
工作电压为±4.5V至±18V
工作温度:-40°C到+125°C
封装方式为8引脚SOIC-N
增益带宽产品为600MHz（典型值）
失调电压漂移为0.3µV/°C（典型值）
压摆率为150V/µs（典型值）
沉降时间至0.1%为65ns（典型值）
电源抑制比为120dB（典型值）
静态电流为5mA（典型值）
工作电压为±4.5V至±18V
工作温度:-40°C到+125°C
封装方式为8引脚SOIC-N
AD829ARZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:视频放大器
系列:AD829
通道数量:1 Channel
GBP-增益带宽产品:750 MHz
3dB带宽:600 MHz
SR-转换速率:150 V/us
Ib-输入偏流:7 uA
Vos-输入偏置电压:1 mV
最小工作温度:-55℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
CMRR-共模抑制比:100 dB
en-输入电压噪声密度:1.7 nV/sqrt Hz
最大双重电源电压:+/-18 V
最小双重电源电压:+/-4.5 V
工作电源电压:+/-5 V,+/-9 V,+/-12 V,+/-15 V
Pd-功率耗散:900 mW
PSRR-电源抑制比:98 dB
关闭:No Shutdown
产品种类:视频放大器
系列:AD829
通道数量:1 Channel
GBP-增益带宽产品:750 MHz
3dB带宽:600 MHz
SR-转换速率:150 V/us
Ib-输入偏流:7 uA
Vos-输入偏置电压:1 mV
最小工作温度:-55℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
CMRR-共模抑制比:100 dB
en-输入电压噪声密度:1.7 nV/sqrt Hz
最大双重电源电压:+/-18 V
最小双重电源电压:+/-4.5 V
工作电源电压:+/-5 V,+/-9 V,+/-12 V,+/-15 V
Pd-功率耗散:900 mW
PSRR-电源抑制比:98 dB
关闭:No Shutdown

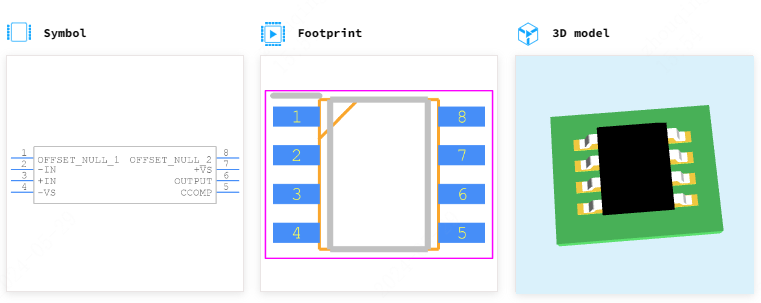

AD829ARZ-REEL7引脚图
