AD5292BRUZ-50
- 厂商名称ADI
- 元件分类数字电位计 IC
- 中文描述非易失性数字电位器, 50kohm, 单, 串行, SPI, 线性, ± 1%, 9V
- 英文描述AD5292BRUZ-50,Digital Potentiometer 50kΩ1024-Position Serial-SPI 14-Pin TSSOP
- 数据手册AD5292BRUZ-50数据手册Datasheet PDF
- 在线购买
AD5292BRUZ-50概述
AD5292是一款单通道1024位数字电位器。它将业界领先的可变电阻器性能与非易失性存储器（NVM）结合在一个紧凑的封装中。它具有行业领先的低电阻公差误差特性，简化了开环应用以及精密校准和公差匹配应用。它有可通过SPI数字接口控制的电刷设置。在将电阻值编程到20-TP存储器之前，允许无限制的调整。这种数字电位器广泛用于机械电位器的替换、仪器仪表：增益和偏移调整、可编程电压-电流转换、可编程滤波器、延迟和时间常数、可编程电源、低分辨率DAC替换、传感器校准等应用。
标称电阻为50Kohm，分辨率为10bits
最大±1%标称电阻公差误差（电阻性能模式）
变阻器模式温度系数为35ppm/°C
分压器温度系数为5ppm/°C
单电源操作为+9V至+33V，双电源操作为±9V至±16.5V
在（9VIH=5V或VIL=GND）时，与SPI兼容的串行接口，功率耗散为8µW
电刷设置回读，在（RAB=50Kohm）时带宽为210kHz
上电后从20-TP存储器刷新
工作温度范围:-40°C到+105°C
封装方式为14引脚TSSOP
标称电阻为50Kohm，分辨率为10bits
最大±1%标称电阻公差误差（电阻性能模式）
变阻器模式温度系数为35ppm/°C
分压器温度系数为5ppm/°C
单电源操作为+9V至+33V，双电源操作为±9V至±16.5V
在（9VIH=5V或VIL=GND）时，与SPI兼容的串行接口，功率耗散为8µW
电刷设置回读，在（RAB=50Kohm）时带宽为210kHz
上电后从20-TP存储器刷新
工作温度范围:-40°C到+105°C
封装方式为14引脚TSSOP
AD5292BRUZ-50中文参数
制造商:Analog Devices Inc.
产品种类:数字电位计IC
系列:AD5292
电阻:50 kOhms
温度系数:35 PPM/C
容差:1%
POT数量:Single
每POT分接头:1024
弧刷存储器:Non Volatile
数字接口:SPI
工作电源电压:5.5 V
工作电源电流:2 uA
最小工作温度:-40℃
最大工作温度:+105℃
安装风格:PCB Mount
端接类型:SMD/SMT
封装/箱体:TSSOP-14
电源电压-最大:33 V
电源电压-最小:9 V
产品种类:数字电位计IC
系列:AD5292
电阻:50 kOhms
温度系数:35 PPM/C
容差:1%
POT数量:Single
每POT分接头:1024
弧刷存储器:Non Volatile
数字接口:SPI
工作电源电压:5.5 V
工作电源电流:2 uA
最小工作温度:-40℃
最大工作温度:+105℃
安装风格:PCB Mount
端接类型:SMD/SMT
封装/箱体:TSSOP-14
电源电压-最大:33 V
电源电压-最小:9 V

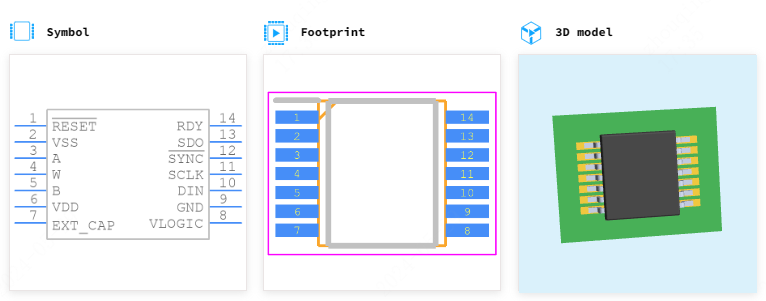

AD5292BRUZ-50引脚图
