ADG804YRMZ-REEL7
- 厂商名称ADI
- 元件分类多路复用开关 IC
- 中文描述多路复用器，模拟，4:1，1个电路，2.7 ohm，1.65至3.6 V，-40至125摄氏度，MSOP-10
- 英文描述Multiplexer Switch ICs 4-Channel,Low Voltage Multiplexer IC.
- 数据手册ADG804YRMZ-REEL7数据手册Datasheet PDF
- 在线购买
ADG804YRMZ-REEL7概述
ADG804是一款低电压4通道CMOS多路复用器，由四个单通道组成。该器件在整个温度范围内具有小于0.8 ohm的超低导通电阻。数字输入可以处理1.8 V逻辑电压，电源电压为2.7V至3.6V。根据3位二进制地址线A0、A1和EN的决定，该器件可将四个输入中的一个切换到公共输出D。EN引脚上的逻辑0会禁用该器件。它具有"先断后连"开关功能。它完全符合3.3V、2.5V和1.8V电源工作要求。它可用于MP3播放器、电源路由、电池供电系统、PCMCIA卡、蜂窝电话、调制解调器、音频和视频信号路由、通信系统等应用。
在（VDD=2.7V，VS=0V至VDD，IS=10mA）时，导通电阻为0.5ohm（典型值）
连续高电流承载能力为300mA
轨至轨开关操作
快速开关时间为25ns（典型值）（RL=50 ohm，CL=35pF）
在（RL=50 ohm，CL=5pF，VDD=1.65V±1.95V，GND=0V）时，-3dB带宽为30MHz（典型值）
在（RL=50 ohm，CL=5 pF，f=100KHz，VDD=1.65V±1.95V，GND=0V）时，插入损耗为0.08dB（典型值）
工作温度:-40°C到+125°C
封装方式为10引脚迷你小外形(MSOP)
在（VDD=2.7V，VS=0V至VDD，IS=10mA）时，导通电阻为0.5ohm（典型值）
连续高电流承载能力为300mA
轨至轨开关操作
快速开关时间为25ns（典型值）（RL=50 ohm，CL=35pF）
在（RL=50 ohm，CL=5pF，VDD=1.65V±1.95V，GND=0V）时，-3dB带宽为30MHz（典型值）
在（RL=50 ohm，CL=5 pF，f=100KHz，VDD=1.65V±1.95V，GND=0V）时，插入损耗为0.08dB（典型值）
工作温度:-40°C到+125°C
封装方式为10引脚迷你小外形(MSOP)
ADG804YRMZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:多路复用开关IC
系列:ADG804
产品:Multiplexers
安装风格:SMD/SMT
封装/箱体:MSOP-10
通道数量:4 Channel
配置:1 x 4:1
电源电压-最小:1.65 V
电源电压-最大:3.6 V
最小双重电源电压:-
最大双重电源电压:-
导通电阻—最大值:750 mOhms
运行时间—最大值:29 ns
空闲时间—最大值:6 ns
最小工作温度:-40℃
最大工作温度:+125℃
带宽:33 MHz
关闭隔离—典型值:67 dB
工作电源电压:3 V
Pd-功率耗散:14.4 uW
产品种类:多路复用开关IC
系列:ADG804
产品:Multiplexers
安装风格:SMD/SMT
封装/箱体:MSOP-10
通道数量:4 Channel
配置:1 x 4:1
电源电压-最小:1.65 V
电源电压-最大:3.6 V
最小双重电源电压:-
最大双重电源电压:-
导通电阻—最大值:750 mOhms
运行时间—最大值:29 ns
空闲时间—最大值:6 ns
最小工作温度:-40℃
最大工作温度:+125℃
带宽:33 MHz
关闭隔离—典型值:67 dB
工作电源电压:3 V
Pd-功率耗散:14.4 uW

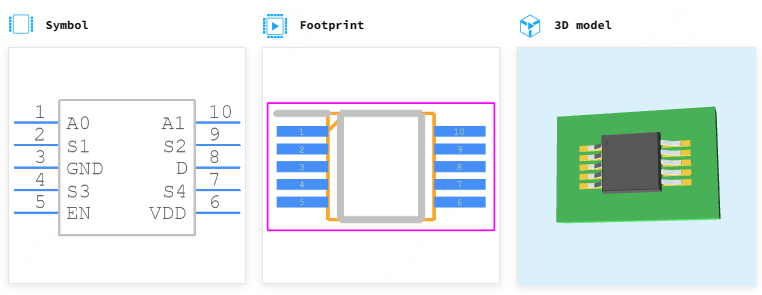

ADG804YRMZ-REEL7引脚图
