ADG201AKNZ
- 厂商名称ADI
- 元件分类模拟开关IC
- 中文描述模拟开关, 4通道, SPST-常开, DIP-16
- 英文描述ADG201AKNZ,Analogue SPST Switch Quad SPST,16-Pin,PDIP,4
- 数据手册ADG201AKNZ数据手册Datasheet PDF
- 在线购买
ADG201AKNZ概述
ADG201是一款单片CMOS器件，包括四个可独立选择的开关。它采用增强型LC²MOS工艺设计，使信号处理能力提高到±15V。该开关还具有高开关速度和低RON的特点。它由四个SPST开关组成。它的不同之处仅在于控制逻辑是反相的。该器件表现出先断后续的开关动作。设计中固有的低电荷注入，使数字输入开关时的瞬变最小。
电源额定电压为44V（最大）
低RON为60 ohm（典型值）
低漏电为0.5nA（典型值）
低功率耗散为33W
ADG201A取代了DG201A
通道与通道之间的串扰为80dB（典型值）
工作温度:-40°C到+85°C
封装方式为塑料DIP
电源额定电压为44V（最大）
低RON为60 ohm（典型值）
低漏电为0.5nA（典型值）
低功率耗散为33W
ADG201A取代了DG201A
通道与通道之间的串扰为80dB（典型值）
工作温度:-40°C到+85°C
封装方式为塑料DIP
ADG201AKNZ中文参数
制造商:Analog Devices Inc.
产品种类:模拟开关IC
安装风格:Through Hole
封装/箱体:PDIP-16
通道数量:4 Channel
配置:4 x SPST
导通电阻—最大值:90 Ohms
电源电压-最小:10.8 V
电源电压-最大:16.5 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:300 ns
空闲时间—最大值:250 ns
最小工作温度:-55℃
最大工作温度:+85℃
系列:ADG201A
Pd-功率耗散:33 mW
电源电流—最大值:2 mA
电源类型:Dual Supply
开关直流:30 mA
产品种类:模拟开关IC
安装风格:Through Hole
封装/箱体:PDIP-16
通道数量:4 Channel
配置:4 x SPST
导通电阻—最大值:90 Ohms
电源电压-最小:10.8 V
电源电压-最大:16.5 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:300 ns
空闲时间—最大值:250 ns
最小工作温度:-55℃
最大工作温度:+85℃
系列:ADG201A
Pd-功率耗散:33 mW
电源电流—最大值:2 mA
电源类型:Dual Supply
开关直流:30 mA

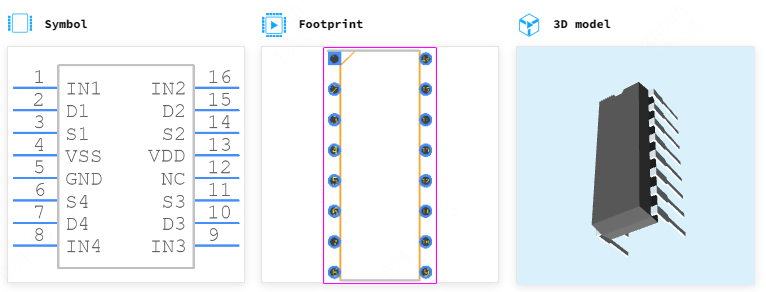

ADG201AKNZ引脚图
