AD8185ARUZ
- 厂商名称ADI
- 元件分类多路复用开关 IC
- 中文描述多路复用器，模拟，2:1，3个电路，±4.5至±5.5 V，-40至85°C，TSSOP-24
- 英文描述310 MHz,25 mA,Triple 2:1,Buffered(Gain=+2)Multiplexer
- 数据手册AD8185ARUZ数据手册Datasheet PDF
- 在线购买
AD8185ARUZ概述
AD8185(G=+2)是一款高速三路2:1多路复用器。该器件的通道间切换时间为15ns，是切换视频信号的绝佳选择，同时在±5V电源电压下的功耗小于25mA。该器件具有高速禁用功能，可将输出设置为高阻抗状态。这样就可以构建更大的输入阵列，同时将"关断"通道输出负载降至最低。应用包括"画中画"的像素切换、LCD和等离子显示器中的RGB切换、RGB视频切换器和路由器。
全缓冲输入和输出，通道间快速切换15ns
快速高阻抗输出禁用功能，可连接多个设备
典型-3dB带宽（小信号）为590/360MHz（VOUT=200mV p-p，TA=25°C）
典型压摆率为1000/1150V/μs（2V阶跃，TA=25°C，VS=5V，RL=1Kohm）
达到0.1%的典型沉淀时间为15ns（2V阶跃，RL=150欧姆，TA=25°C，VS=5V，RL=1千欧）
典型差分增益为0.01%（NTSC或PAL，150欧姆，TA=25°C，VS=5V，RL=1千欧）
典型电压增益误差为0.20%（空载，TA=25°C，VS=5V，RL=1Kohm）
电源工作范围为±4.5至±5V（TA=25°C，VS=5V，RL=1Kohm）
24引线薄型收缩小外形封装[TSSOP］
温度范围：-40°C至+85°C
全缓冲输入和输出，通道间快速切换15ns
快速高阻抗输出禁用功能，可连接多个设备
典型-3dB带宽（小信号）为590/360MHz（VOUT=200mV p-p，TA=25°C）
典型压摆率为1000/1150V/μs（2V阶跃，TA=25°C，VS=5V，RL=1Kohm）
达到0.1%的典型沉淀时间为15ns（2V阶跃，RL=150欧姆，TA=25°C，VS=5V，RL=1千欧）
典型差分增益为0.01%（NTSC或PAL，150欧姆，TA=25°C，VS=5V，RL=1千欧）
典型电压增益误差为0.20%（空载，TA=25°C，VS=5V，RL=1Kohm）
电源工作范围为±4.5至±5V（TA=25°C，VS=5V，RL=1Kohm）
24引线薄型收缩小外形封装[TSSOP］
温度范围：-40°C至+85°C
AD8185ARUZ中文参数
制造商:Analog Devices Inc.
产品种类:多路复用开关IC
系列:AD8185
产品:Multiplexers
安装风格:SMD/SMT
封装/箱体:TSSOP-24
通道数量:3 Channel
配置:3 x 2:1
最小双重电源电压:+/-5 V
最大双重电源电压:+/-5 V
导通电阻—最大值:1 kOhms
运行时间—最大值:20 ns
空闲时间—最大值:45 ns
最小工作温度:-40℃
最大工作温度:+85℃
带宽:320 MHz
关闭隔离—典型值:100 dB
工作电源电压:5 V
Pd-功率耗散:300 mW
产品种类:多路复用开关IC
系列:AD8185
产品:Multiplexers
安装风格:SMD/SMT
封装/箱体:TSSOP-24
通道数量:3 Channel
配置:3 x 2:1
最小双重电源电压:+/-5 V
最大双重电源电压:+/-5 V
导通电阻—最大值:1 kOhms
运行时间—最大值:20 ns
空闲时间—最大值:45 ns
最小工作温度:-40℃
最大工作温度:+85℃
带宽:320 MHz
关闭隔离—典型值:100 dB
工作电源电压:5 V
Pd-功率耗散:300 mW

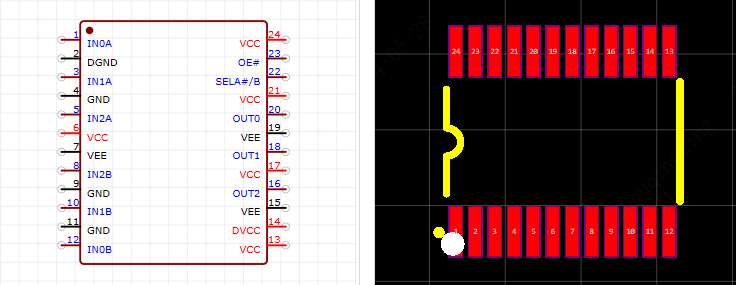

AD8185ARUZ引脚图
